[TUTORIEL] Création d'un prop

PlasMa Tv Art · May 5, 2024

Explications sur les étapes à suivre pour votre premier accessoire.
Pour se lancer dans la création de ce module, il faut savoir qu’un prop est considérer comme un véhicule.

Téléchargement nécessaire
Click to expand...

Vous devez disposer du logiciel blender() :
Je vous recommande de vous munir de Notepad++ ()

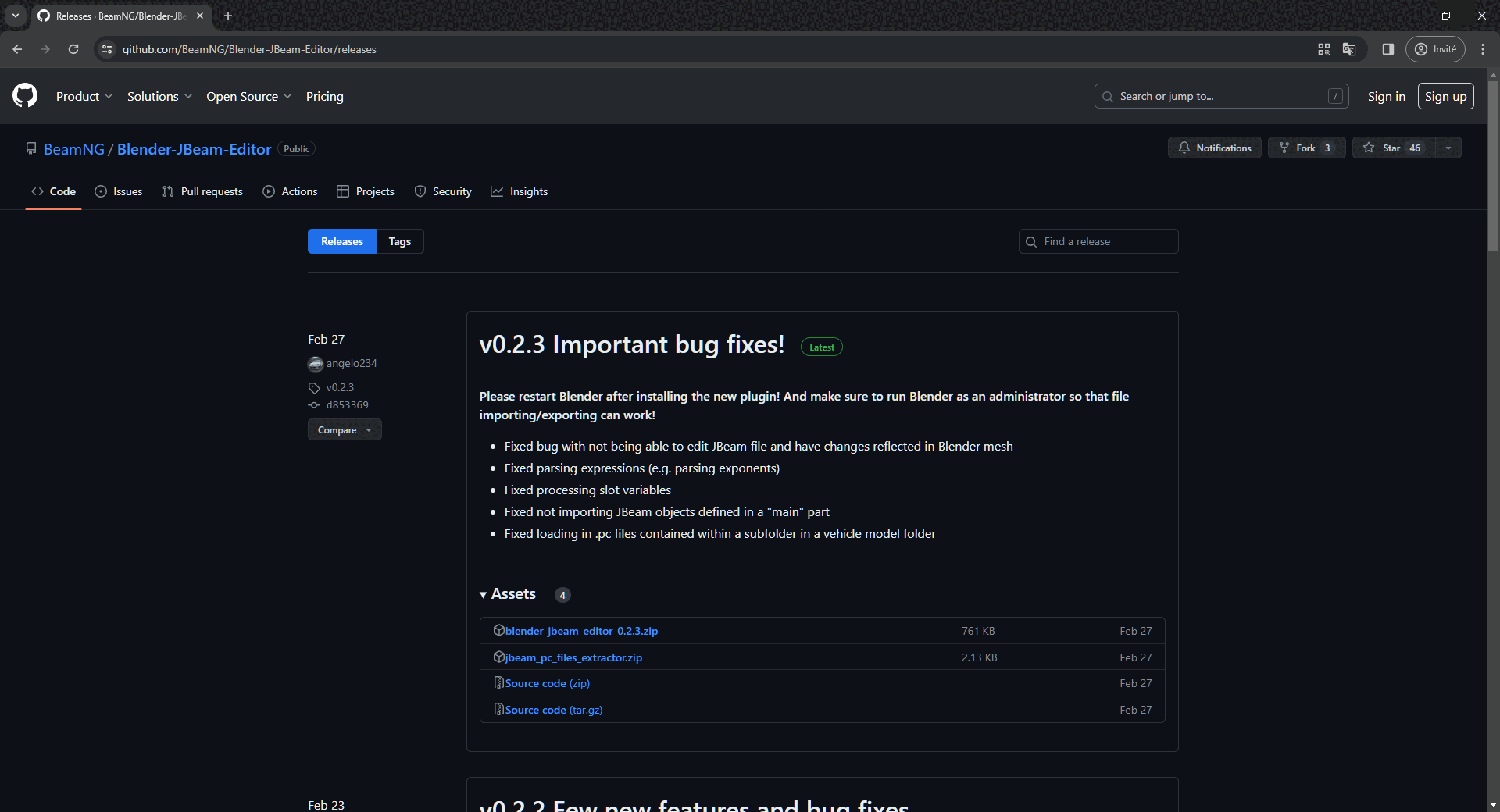

Une fois que vous avez installé blender. Il va falloir télécharger ces deux Add-ons dans un dossier que vous pourrez retrouver facilement :
JBeam Editor ()

Import-Export JBeam ()

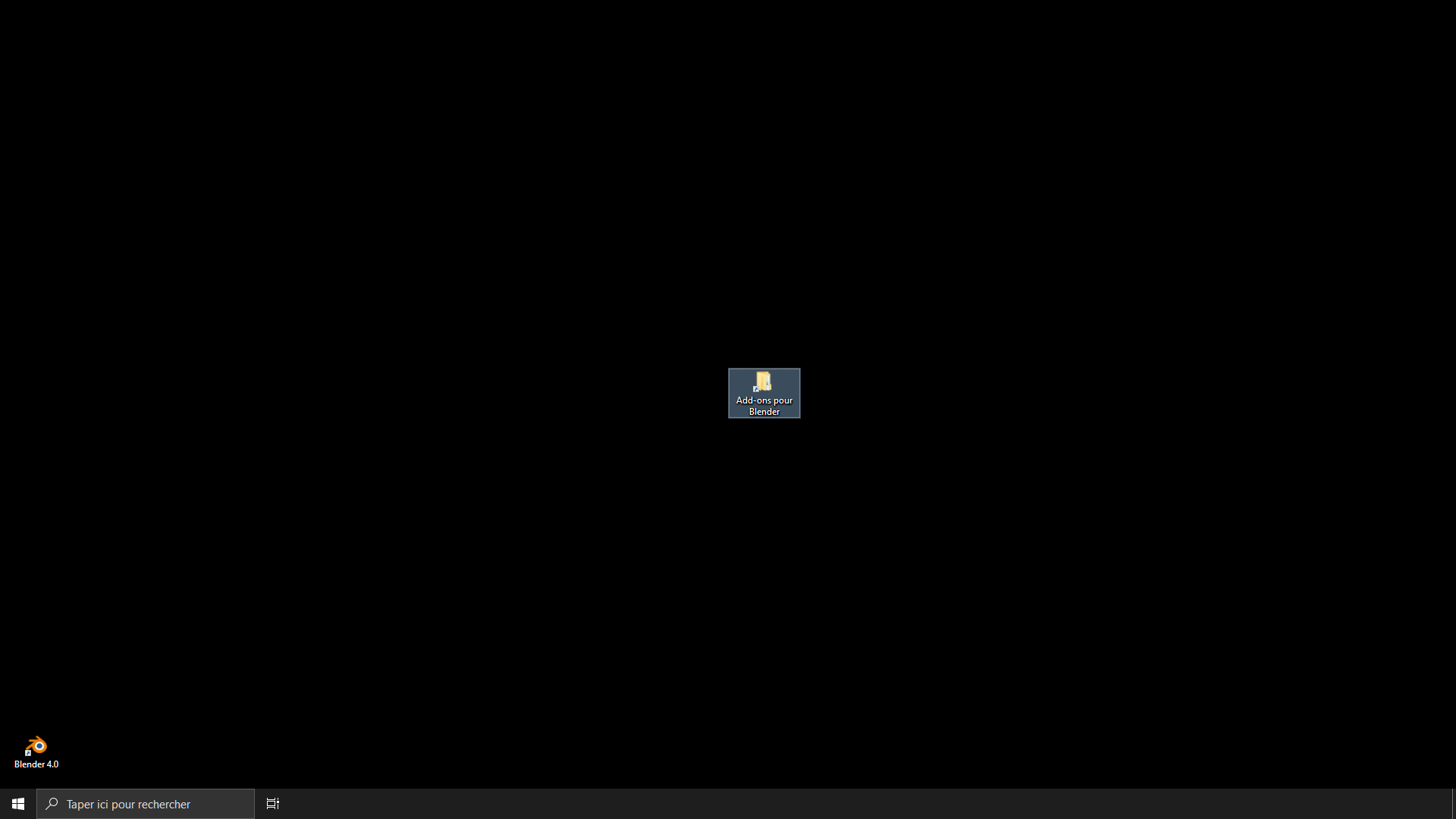

Télécharger ces deux Add-ons dans un fichier que vous pourrez retrouver facilement.

Click to expand...

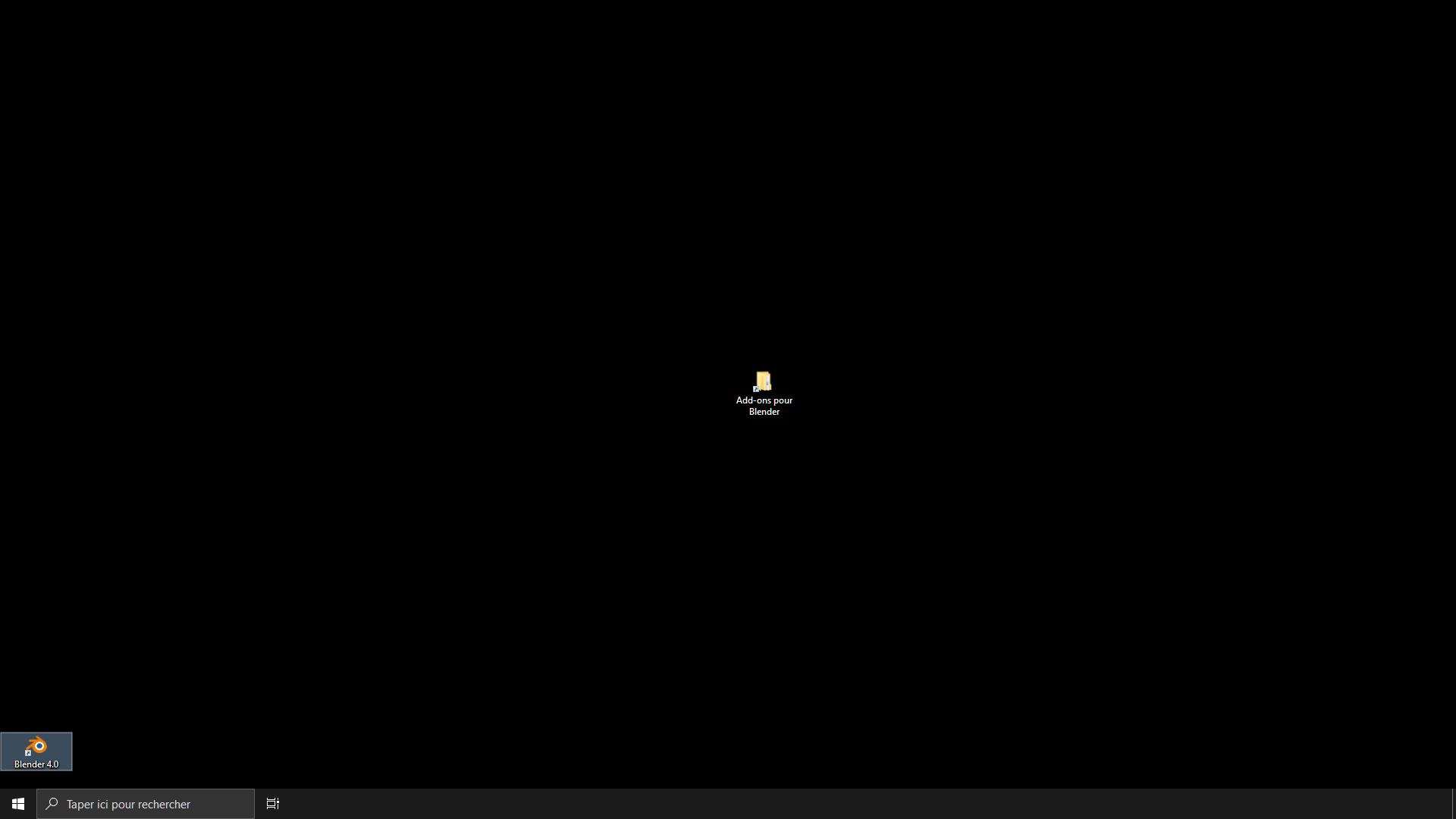

Installation des add-ons
Click to expand...

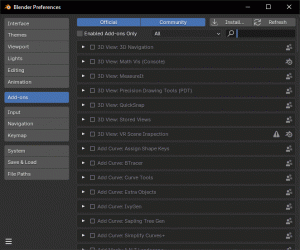

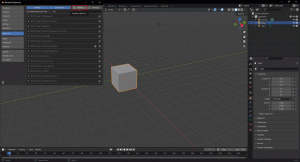

Ouvrez Blender.
Cliquez sur 'Edit'.
Cliquez sur 'Preferences...'.
Click to expand...

Pour le JBeam Editor :
Cliquez sur 'Install...'.
Dirigez-vous vers le répertoire où ce situe les Add-ons télécharger précédemment :
(E:\Création d'un prop\Add-ons pour Blender)
Sélectionnez 'blender_jbeam_editor_0.2.3.zip' (pour l'exemple)
Cliquez sur le bouton 'Install Add-on'.

Click to expand...

Pour le Import/Export Jbeam :
Cliquez sur 'Install...'.
Dirigez-vous vers le répertoire où se situe les Add-ons télécharger précédemment :
(E:\Création d'un prop\Add-ons pour Blender)
Sélectionner 'io_mesh_jbeam_0.3.2.zip' (pour l'exemple)
Cliquez sur le bouton 'Install Add-on'.

Click to expand...

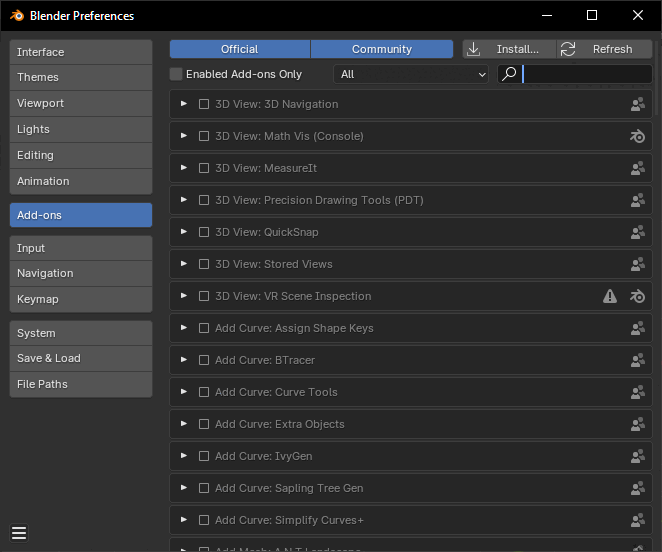

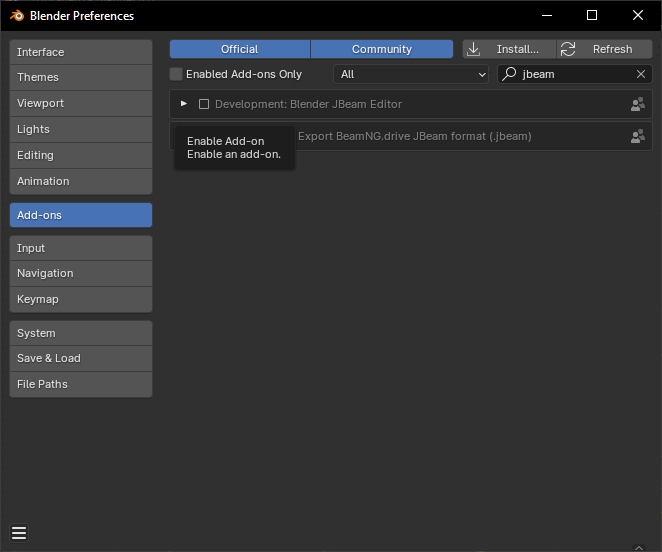

Dans le moteur de recherche de la dans la fenêtre (Blender Preferences) tapez :
jbeam

Puis cochez les deux Add-ons.

A présent vous pouvez fermer la fenêtre (Blender Preferences).
Click to expand...

Architecture dossier du module
Click to expand...

Click to expand...

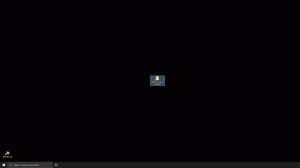

Vous devez créer un dossier contenant les dossiers et fichiers du module.
Premièrement, créez un nouveau dossier pour le module.
Nommez le 'Fichier du module'.
Dans le dossier 'Fichier du module' ajoutez un nouveau dossier 'vehicles'.
Dans le dossier 'vehicles', vous devez ajouter un dernier dossier.
Généralement nommée du nom du module.
Dans l'exemple, nous allons le nommer 'cube'.

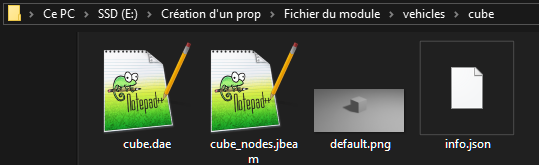

E:\Création d'un prop\Fichier du module\vehicles\cube

A l’intérieur du dossier ‘cube’, se trouvera bientôt les fichiers suivants :
info.json
cube.dae
cube_nodes.jbeam
Le dossier ‘cube' contiendra ces quatre fichiers, que vous pourrez créer par la suite.
Click to expand...

Fichier info.json
Click to expand...
Vous allez commencer par concevoir le fichier info.json.
Je vous conseille d’utiliser l’éditeur de texte Notepad++. Mais ceci est faisable avec bloc-notes.

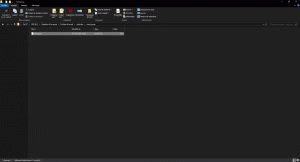

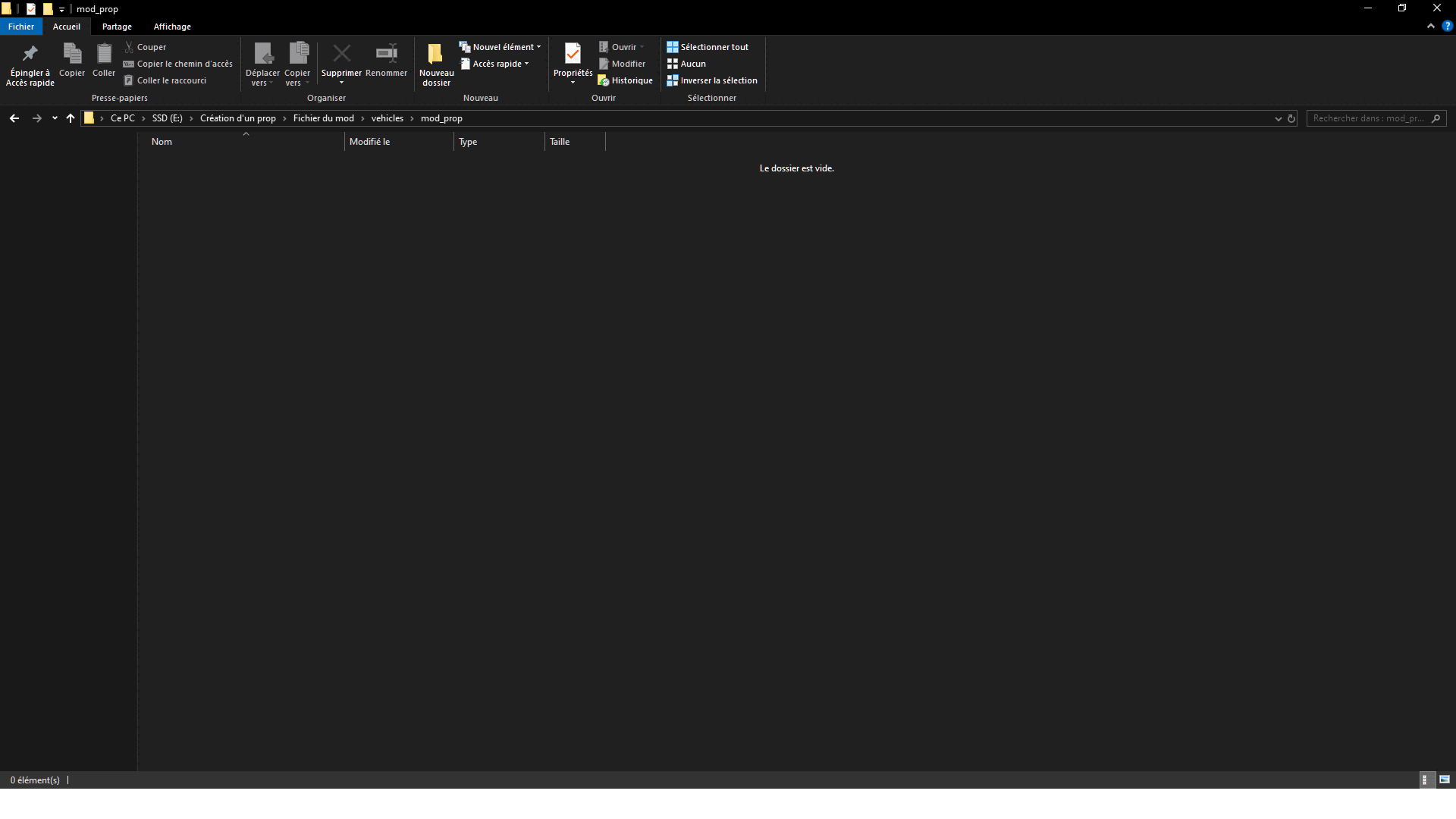

Faites un clic droit de la souris dans le dossier cube.
Allez dans le menu ‘Nouveau’, puis sélectionnez ‘Document texte’.
Renommez le fichier texte en ‘info.json’.

Ouvrez le fichier ‘info.json’.

Copiez et collez ceci :
Code:
{
    "Author":"Votre pseudo",// L'auteur du module (non visible)
    "Type":"Prop",// Le type (non visible)

    // Visible
    "Brand": "Solid",// Ce qui se trouve avant le nom du véhicules (prop) (Les marques fictives, comme Autobello, Ibishu, Soliad, SP, Wentward, Hirochi, Gavril, ETK, FPU, Civetta, Bruckell)
    "Country":"France",// Le pays du "Brand": donc la marque fictive.
    "Name":"Cube",// Nom du véhicules (prop)
    "Description":"Cube de 1m³",// Description du véhicule (prop)
    "Source":"Votre pseudo ou autre source",// La source du module (l'auteur du module)
    "Weight":200,// Le poids du véhicule (prop)
    "Value":80,// La valeur du véhicule (prop)
    "default-pc":"default",// La configuration par défaut du véhicule (prop)
    "default_color":"Blue",// La couleur par défaut du véhicule (prop)
    //Les différentes couleurs, avec leurs noms modifiables
    "colors":{// Vous pouvez y ajouter des lignes ou en retirer
        "Red RED":"1 0 0 1.5",
        "Green GREEN":"0 1 0 1.5",
        "Blue BLUE":"0 0 1 1.5",
    },
}
Note: "default-pc":"default" sera utile prochainement pour la miniature des configurations du module.
Note: Les différentes couleurs dans "colors" ne seront pas fonctionnelles dans l'immédiat.

Voici la base de la conception du fichier info.json. A vous de la modifier à votre guise ce qui se trouve après les deux-points.

Vous allez bientôt passer dans le logiciel blender afin de concevoir ces deux fichiers :
cube.dae
cube_body.jbeam
Avant cela, vous aurez besoin d’un fichier pour sauvegarder les documents Blender.
Click to expand...
Fichier cube.dae
Click to expand...

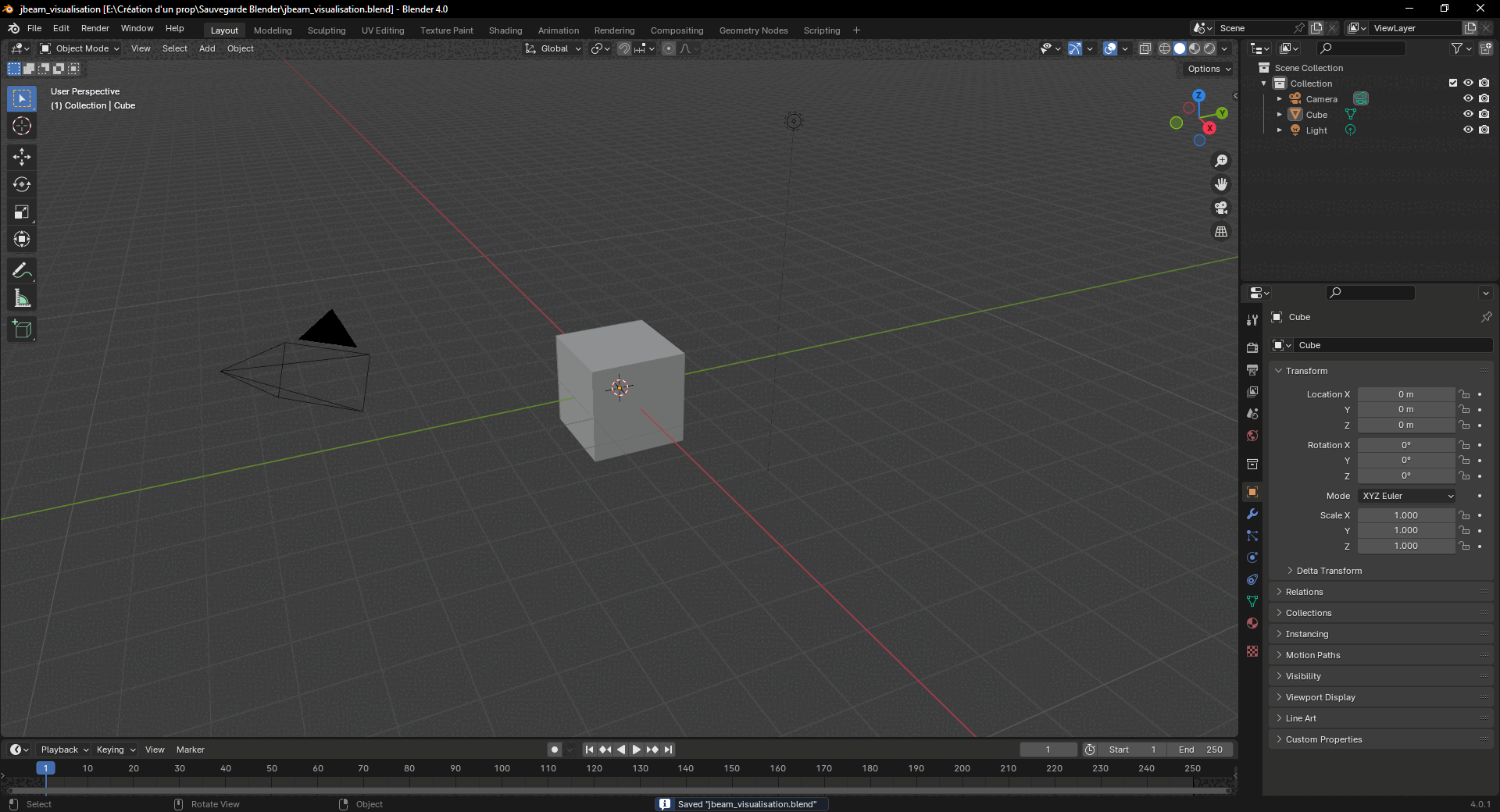

SAUVEGARDE DU FICHIER DAE

Ouvrez Blender.
Dirigez-vous vers ‘File’, sélectionnez ‘Save A....’.
Renommez le document, comme vous le souhaitez.
Pour l’exemple, ce sera ‘cube_dae.blend’.
Puis, sauvegarder le document.blend dans le fichier ‘Sauvegarde Blender’.
E:\Création d'un prop\Sauvegarde Blender

Click to expand...

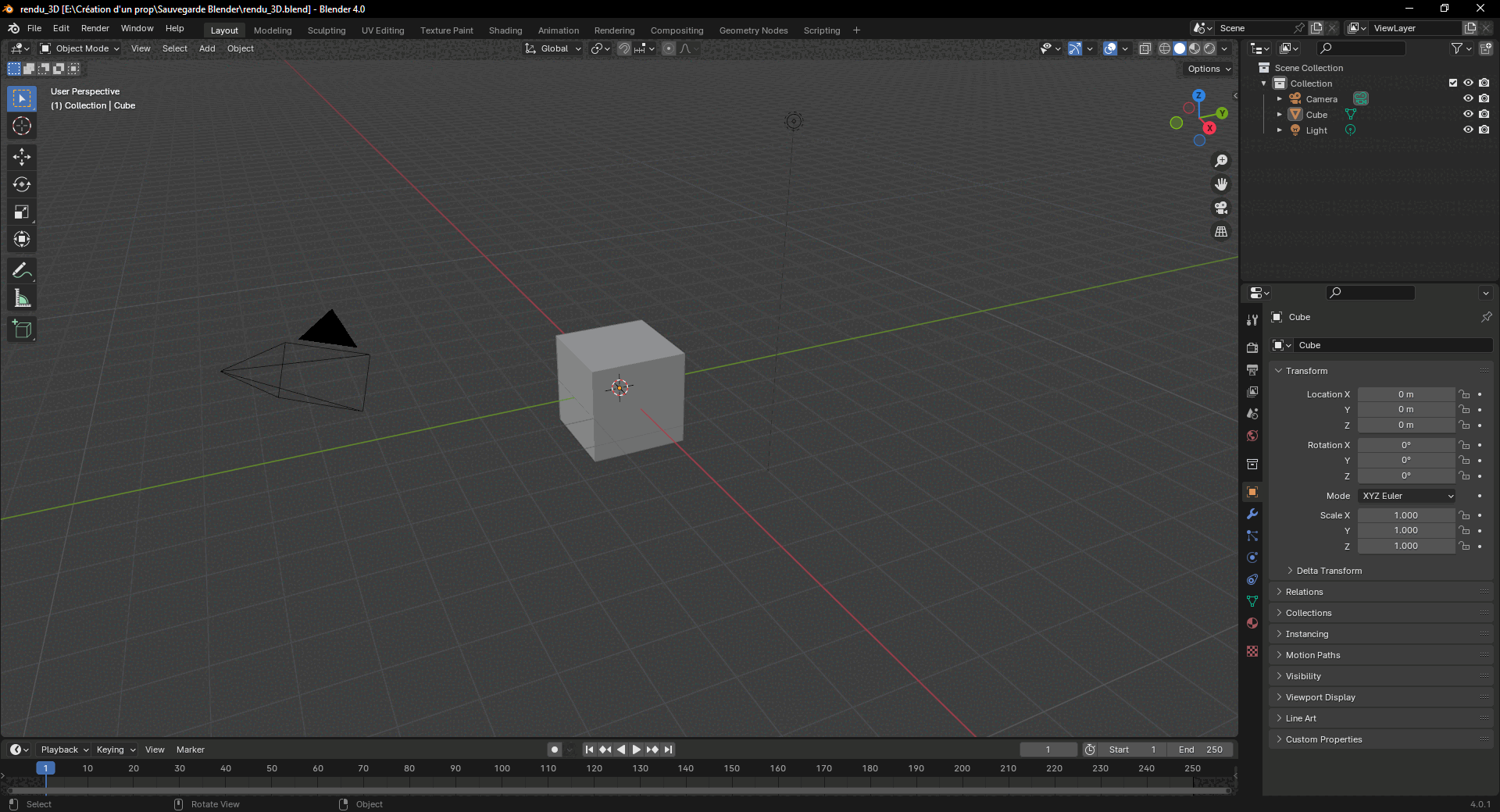

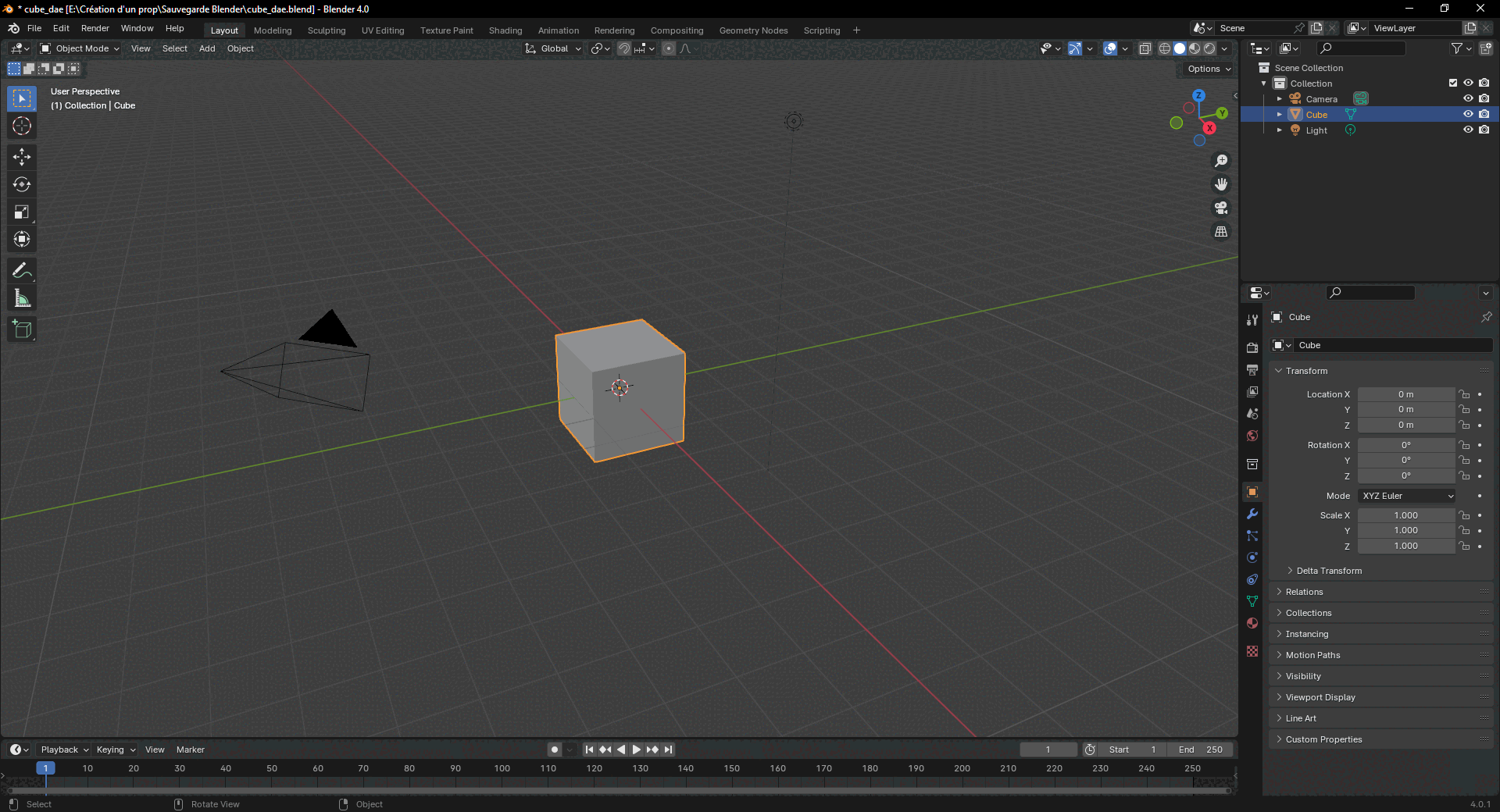

SUPPRESSION DES COMPOSANTS

Une fois sur l’espace de travail, nous allons supprimer tous les composants.
Appuyer sur la touche ‘A’.
Pour sélectionner tous les composants. (Camera, Cube, Light)
Puis appuyer sur la touche ‘Suppr’.
Pensez à sauvegarder. (Ctrl+S)

Click to expand...

AJOUT DU CUBE

Ensuite, nous allons ajouter un cube dans la scène.
Appuyer simultanément sur ‘Shift+A’.
Dirigez-vous vers ‘Mesh’, et sélectionner ‘Cube’.
Pensez à sauvegarder. (Ctrl+S)

Click to expand...

ORIGINE DU CUBE

Pour que le cube soit au niveau du sol, nous allons avoir besoin de réaliser quelques modifications.
Changez de mode avec la touche ‘Tab’. Pour passer en Edite Mode.
Sélectionnez la face du dessous du cube.
Puis, appuyez simultanément sur ‘Shift+S’. et sélectionnez ‘cursor to selected'.
Cela va changer la position du 3D Cursor au centre de la face du dessous du cube.
Changez de mode avec la touche ‘Tab’. Pour passer en Object Mode.
Faites un clic droit de la souris, dirigez-vous vers ‘Set Origine’ et sélectionnez ‘Origine to 3D Cursor’.
Cela va modifier la position du point d’origine du cube.
Pensez à sauvegarder. (Ctrl+S)

Click to expand...

DEPLACER LE CUBE

Replacez le 3D Cursor au centre de la scène.
Pour cela, faites un clic gauche de la souris dans la scène, afin de retirer la sélection du cube.
Puis, appuyé sur la touche ‘N’. Pour ouvrir le panneau des transformations.
Sélectionnez l’onglet View.
Dans l’onglet 3D Cursor, au niveau de Location : (X, Y, Z).
Faites un clic droit de la souris et sélectionnez ‘Reste All to Default Value'.
(ou Backspace en positionnant la souris dessus l’un des trois axes)
Cela va changer la position du 3D cusror au centre de la scène.
Sélectionnez le cube dans la scène.
Puis, appuyez simultanément sur ‘Shift+S’. Et sélectionnez ‘Selection to Cursor’.
Cela va modifier la position du cube.
Pensez à sauvegarder. (Ctrl+S)

Click to expand...

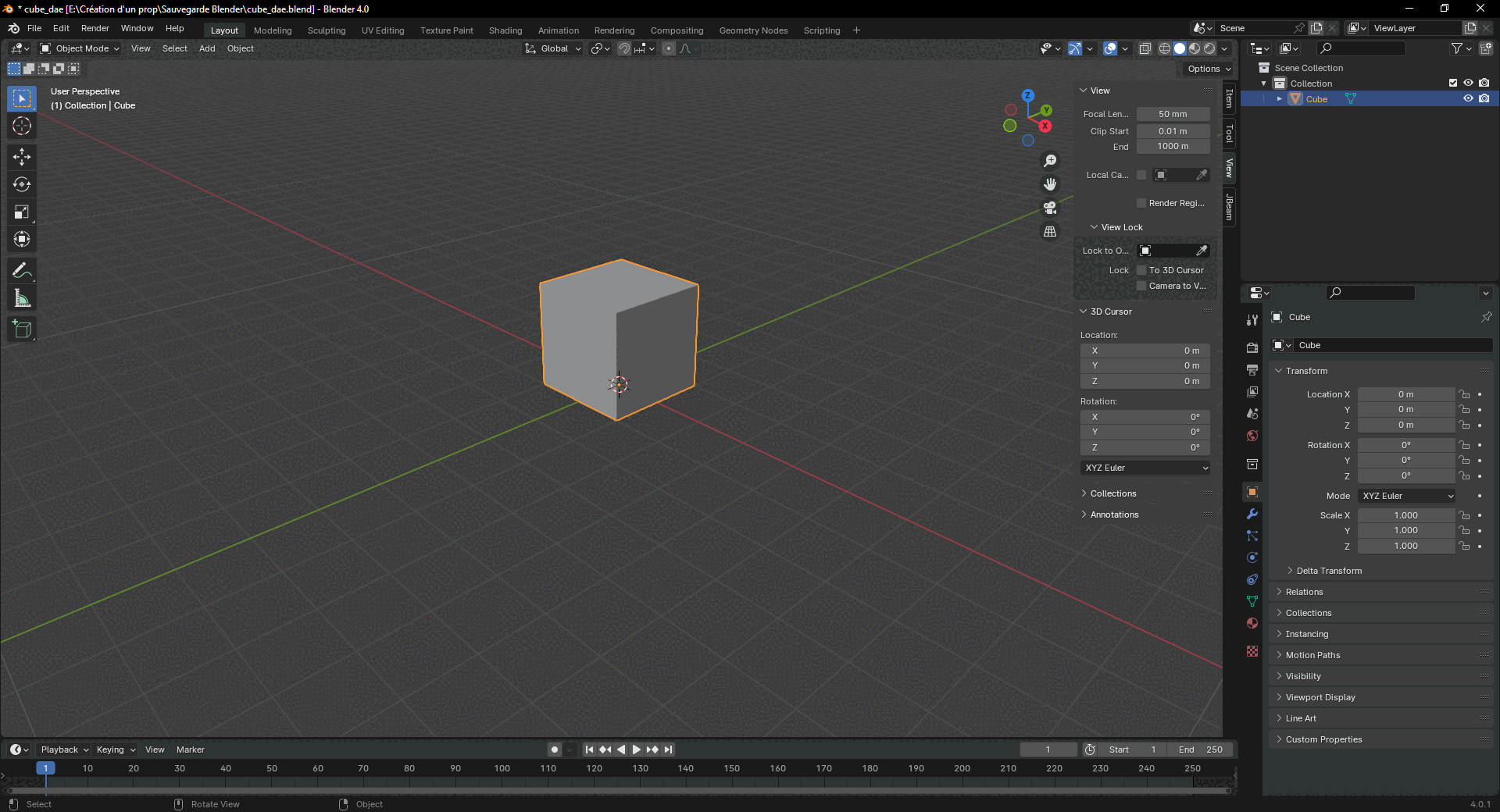

CHANGER LES UNITÉS DE MESURE

Apprenez maintenant, à changer les unités de mesure dans Blender.
Afin de redimensionner le cube à la dimension souhaitée.
Allez dans l'onglet scène qui se trouve à droite dans Properties.
Déroulez le menu Units.
Et sélectionnez les unités de mesure qui vous conviennent.

Click to expand...

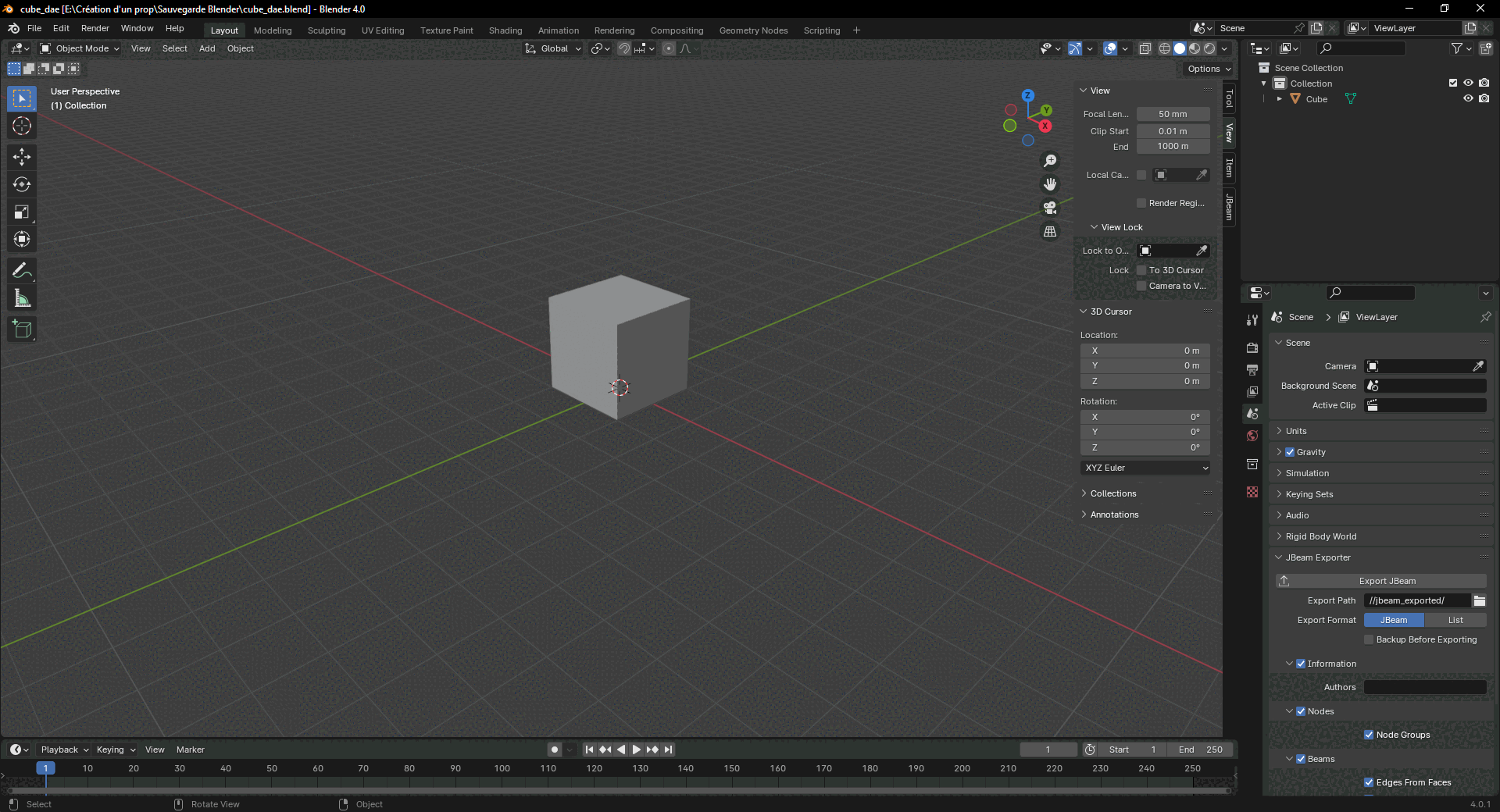

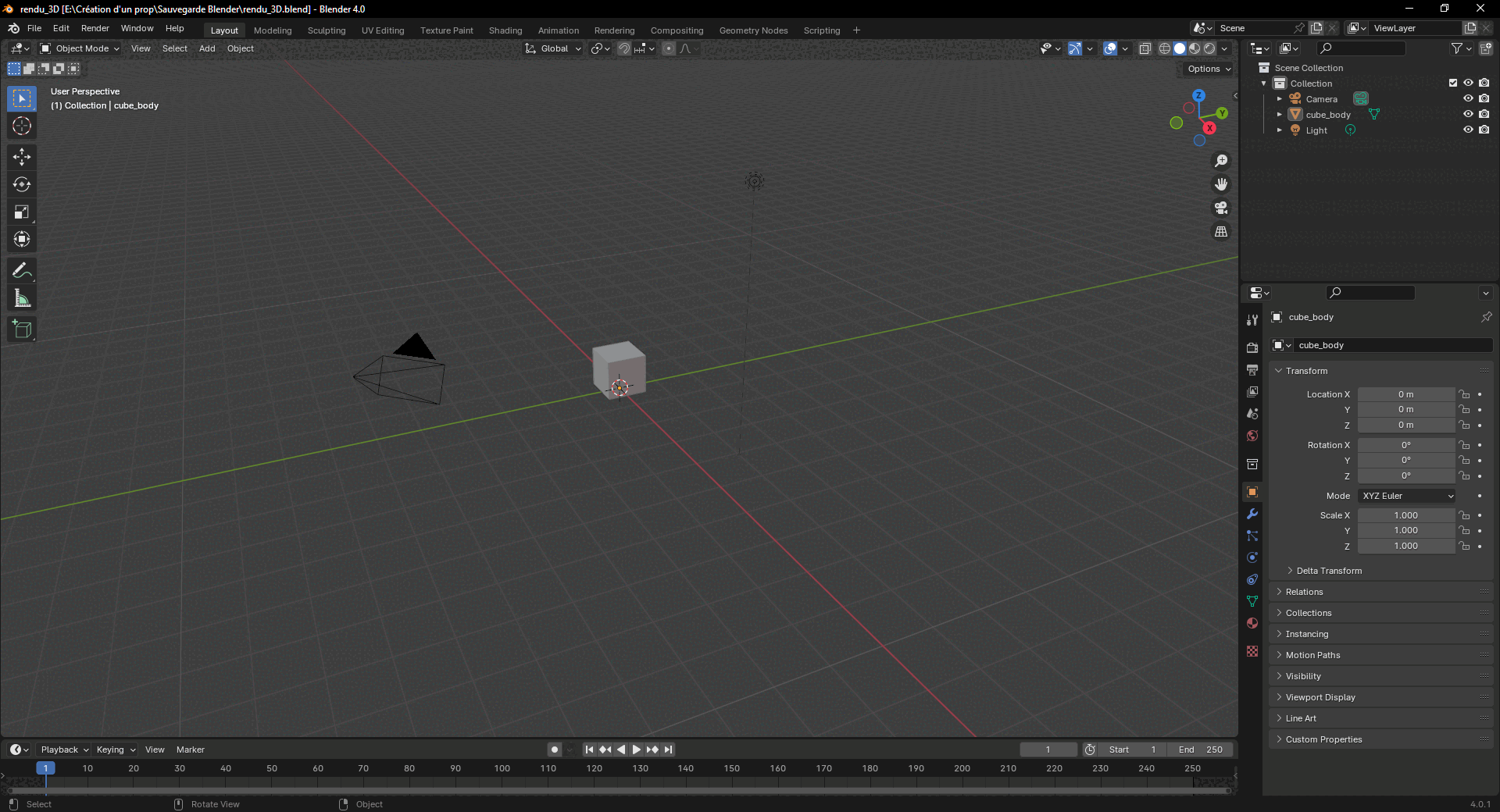

REDIMENSIONNER LE CUBE

Selectionner le cube.
Changez de mode avec la touche ‘Tab’. Pour passer en Edite Mode.
Selectionnez l’onglet Item.
Pour modifier les valeurs en X, Y, Z.
X+ = Largeur GAUCHE
X- = Largeur DROITE
Y+ = Longueur ARRIÈRE
Y- = Longueur AVANT
Z+ = Hauteur au dessus du SOL
Z- = Hauteur en dessous du SOL

Appuyez sur la touche ‘7’, du pavé numérique.
Sélectionnez la face du dessus du cube.
Modifiez la valeur Z, pour la hauteur à 1 mètre.

Appuyez sur la touche ‘3’, du pavé numérique.
Sélectionnez le côté qui se situe sur l’axe X positif.
Modifiez la valeur X, pour la largeur gauche du cube à 0.5 mètre.

Appuyez simultanément sur les touches ‘Ctrl+3’, du pavé numérique.
Sélectionnez le côté qui se situe sur l’axe X négatif.
Modifiez la valeur X, pour la largeur droite du cube à -0.5 mètre.

Appuyez sur la touche ‘1’, du pavé numérique.
Sélectionnez le côté qui se situe sur l’axe Y négatif.
Modifiez la valeur Y, pour la longueur avant du cube à -0.5 mètre.

Appuyez simultanément sur les touches ‘Ctrl+1’, du pavé numérique.
Sélectionnez le côté qui se situe sur l’axe Y positif.
Modifiez la valeur Y, pour la longueur arrière du cube à 0.5 mètre.
Pensez à sauvegarder. (Ctrl+S)

Click to expand...

OBTENIR LE VOLUME DU CUBE

Cliquez sur 'Edit', et sélectionnez 'Preferences...'.
Dans le moteur de recherche, tapez :
print
Puis cochez l’ Add-on Mesh : 3D-Print Toolbox.
A présent, vous pouvez fermer la fenêtre (Blender Preferences).
Dans la barre située à droite (Item, Tool, View) s'est ajouté l’onglet 3D-Print.
Sélectionnez le cube.
Allez dans l’onglet 3D-Print.
Cliquez sur Volume.
Dans résultat, vous aurez donc son volume :
Volume: 1.0 m³
Cliquez sur Area.
Dans résultat, vous aurez donc sa surface :
Area: 6.0 m²
Pensez à sauvegarder. (Ctrl+S)

Click to expand...

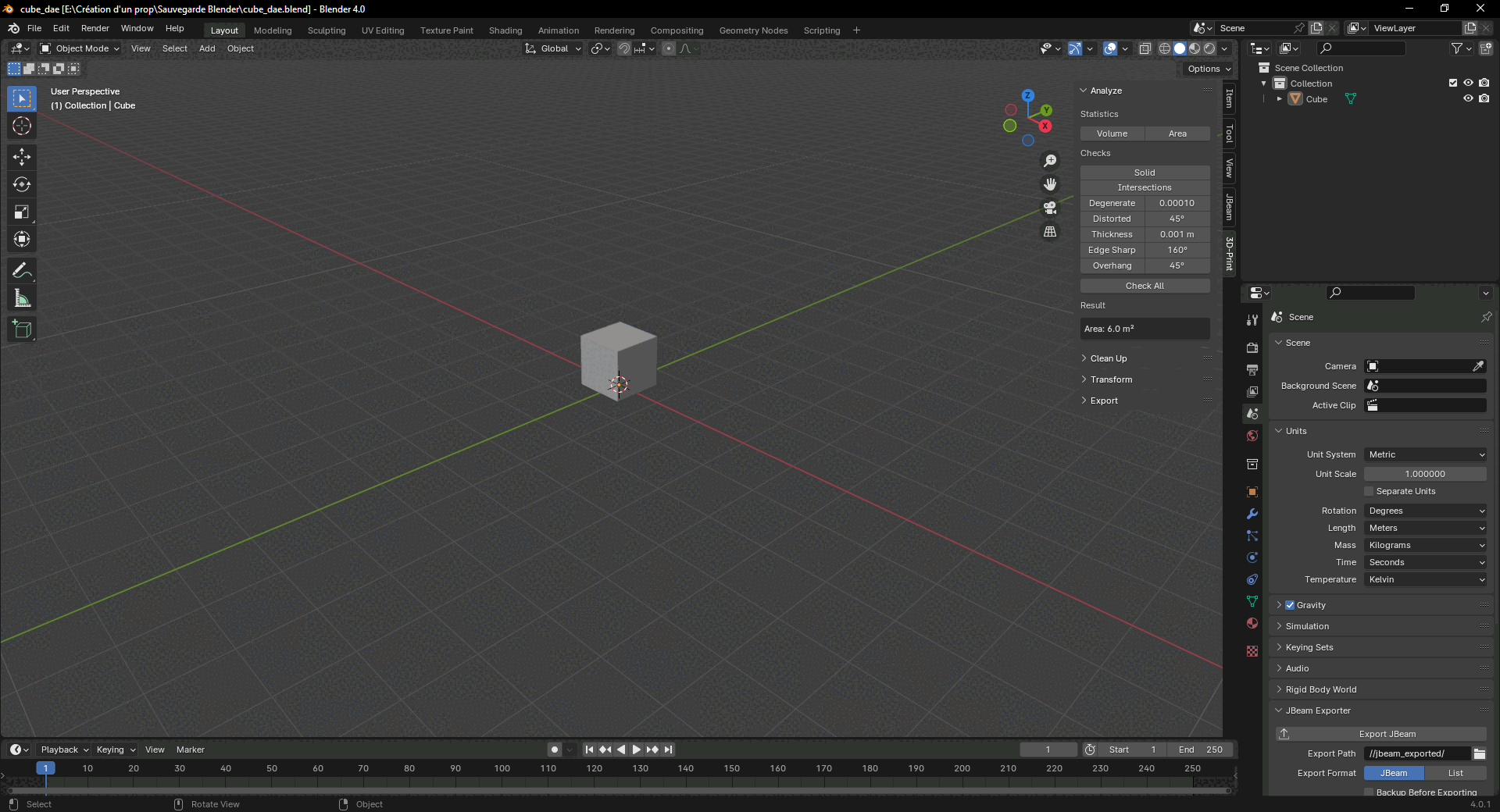

AJOUTER UN MATÉRIAU

Sélectionnez le mesh ‘Cube’.
Cliquez sur l’onglet ‘Material’.
Cliquez sur le bouton ‘New’.
Renommez le matériau, comme vous le souhaitez.
Ce sera utile plus tard, pour le retrouver dans ‘Material Editor’ du World Editor.
Pour l’exemple, nous allons le renommer :
cube_material

Click to expand...

RENOMMER LE MESH

Dans la fenêtre ‘Outliner’.
En haut à droite vous retrouverez ‘Scene Collection’, suivi de ‘Collection’ qui contient le mesh du nommer ‘Cube’ de couleur jaune.
Faites un cliquez gauche sur le mesh.
Puis, appuyez sur la touche ‘F2’.
Renommez le mesh, comme vous le souhaitez.
Ce sera utile plus tard, pour le fichier.jbeam.
Pour l’exemple, nous allons le renommer :
cube_body

Click to expand...

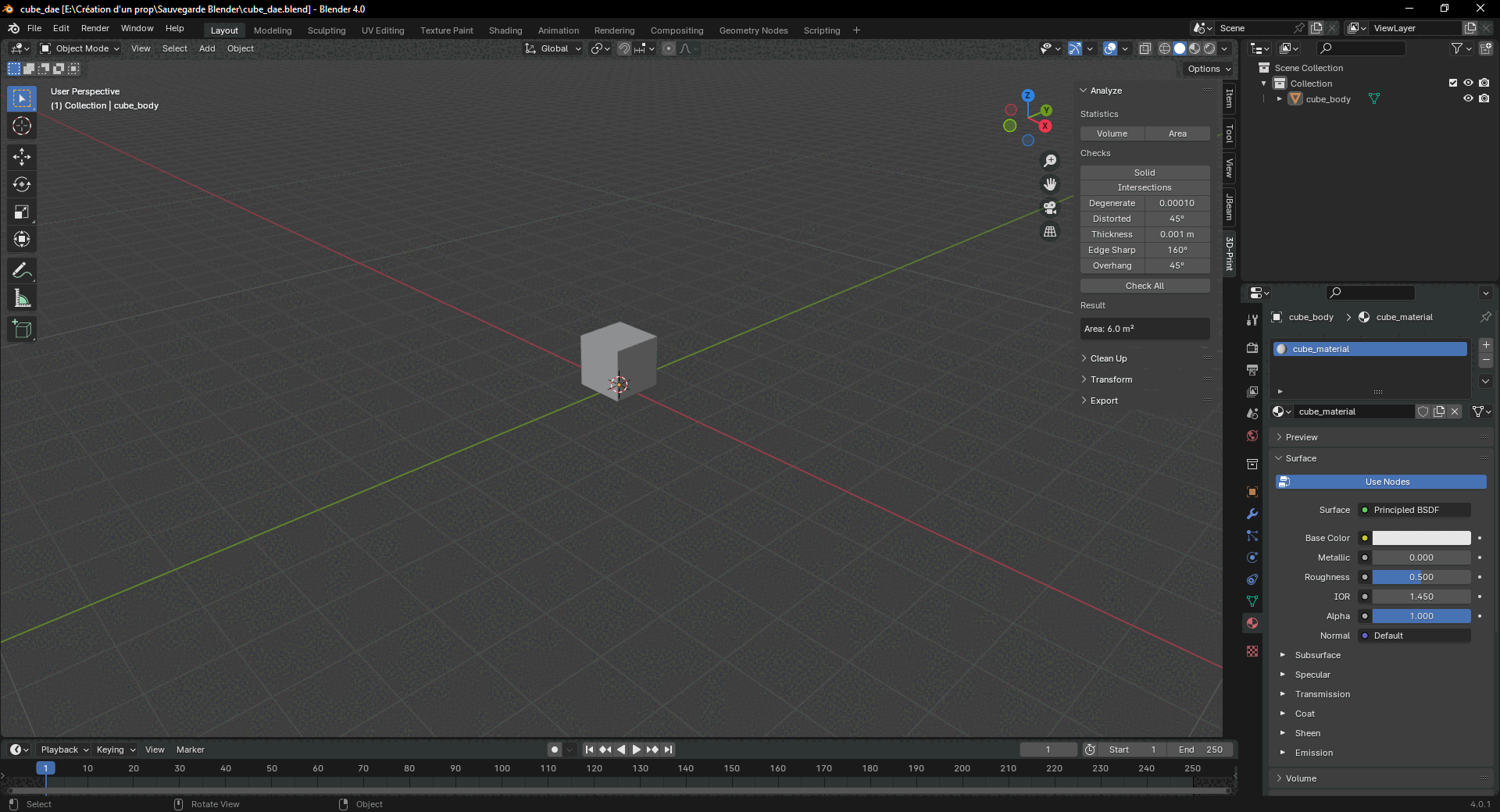

EXPORTATION DU FICHIER DAE

Sélectionnez le cube dans la scène.
Allez dans ‘File’.
Ensuite ‘Export’, et sélectionnez ‘Collada (.dae)’.
Dirigez-vous vers le répertoire du fichier du module :

E:\Création d'un prop\Fichier du module

Cliquez dans le dossier ‘vehicles’.
Puis, cliquez dans le dossier ‘cube’.
Avant de l’exporter, il va falloir que vous paramétriez l’export du fichier.
Dans les onglets à droite de la fenêtre.
Dans l’onglet ‘Main’.
Cochez la case ‘Selection Only’, pour exporter uniquement le mesh sélectionné, précédemment.
Dans l’onglet ‘Geom’.
Cochez la case ‘Viewport’.
Renommez le fichier.dae, comme vous le souhaitez.
Pour l’exemple, nous allons le renommer :
cube.dae
Pour terminer, appuyez sur le bouton ‘Export COLLADA’.

Click to expand...

Fichier cube_nodes.jbeam
Click to expand...

SAUVEGARDE DU FICHIER JBEAM

Dans le fichier cube_dae.blend
Dirigez-vous vers ‘File’, sélectionnez ‘Save As....’.
Renommez le document, comme vous le souhaitez.
Pour l’exemple, ce sera ‘cube_jbeam.blend’.
Puis, sauvegarder le document.blend dans le fichier ‘Sauvegarde Blender’.
E:\Création d'un prop\Sauvegarde Blender

Click to expand...

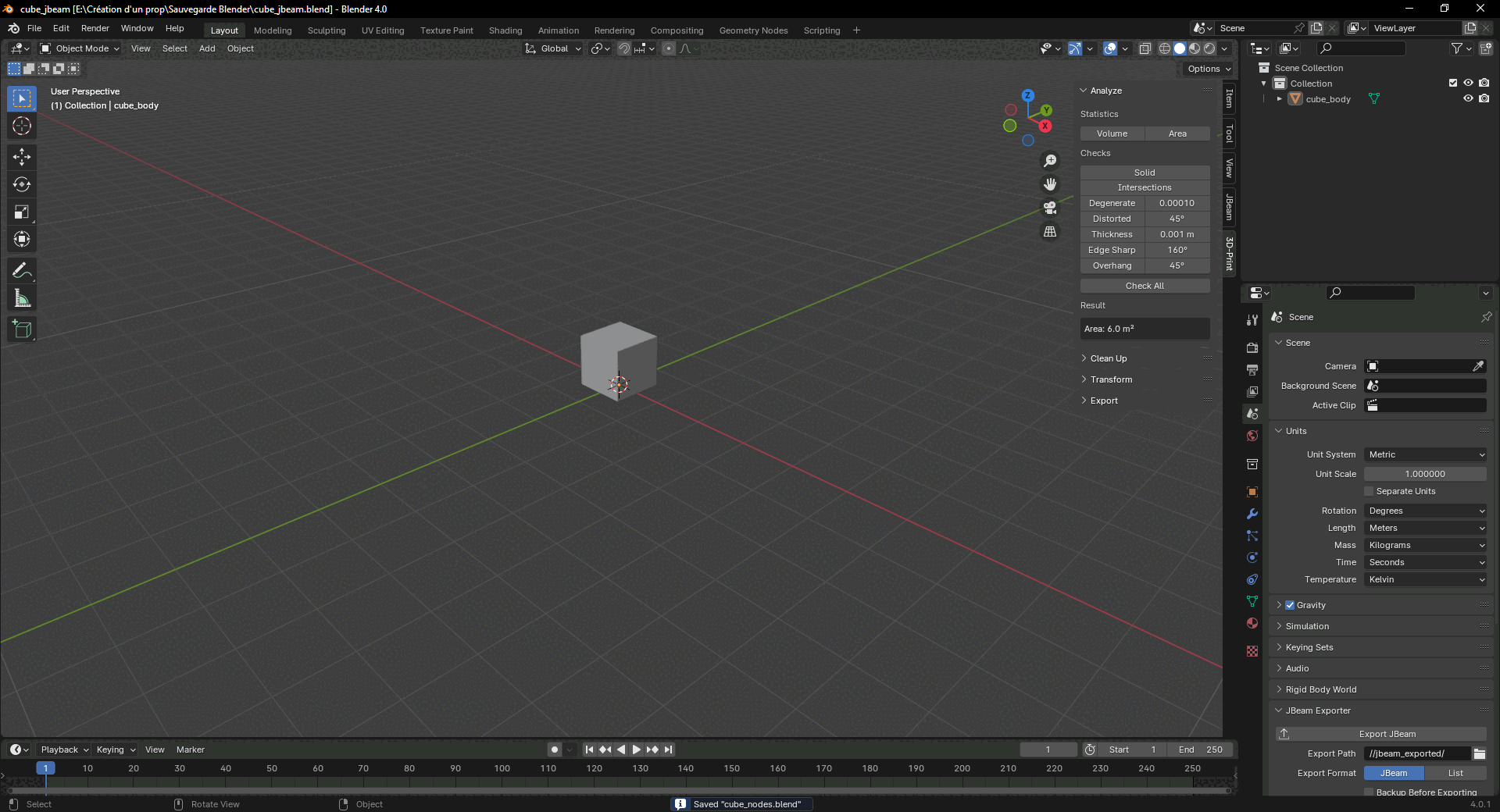

RENOMMER LE MESH

Dans la scène blender.
Faites un cliquez gauche sur le mesh nommé ‘cube_body’.
Puis, appuyez sur la touche ‘F2’.
Renommez le mesh, comme vous le souhaitez.
Ce sera utile plus tard, pour le fichier.jbeam.
Pour l’exemple, nous allons le renommer :
cube_nodes

Click to expand...

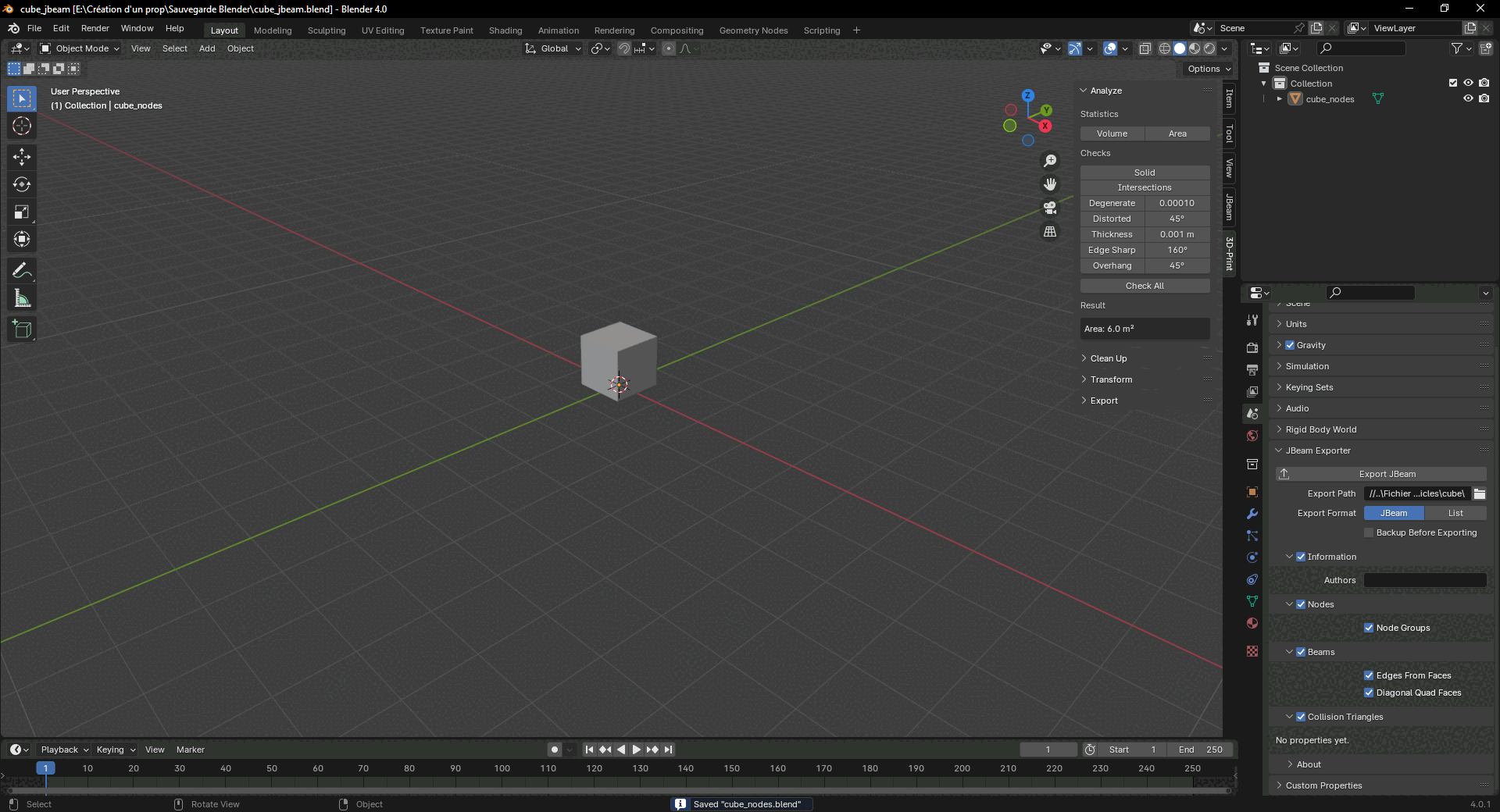

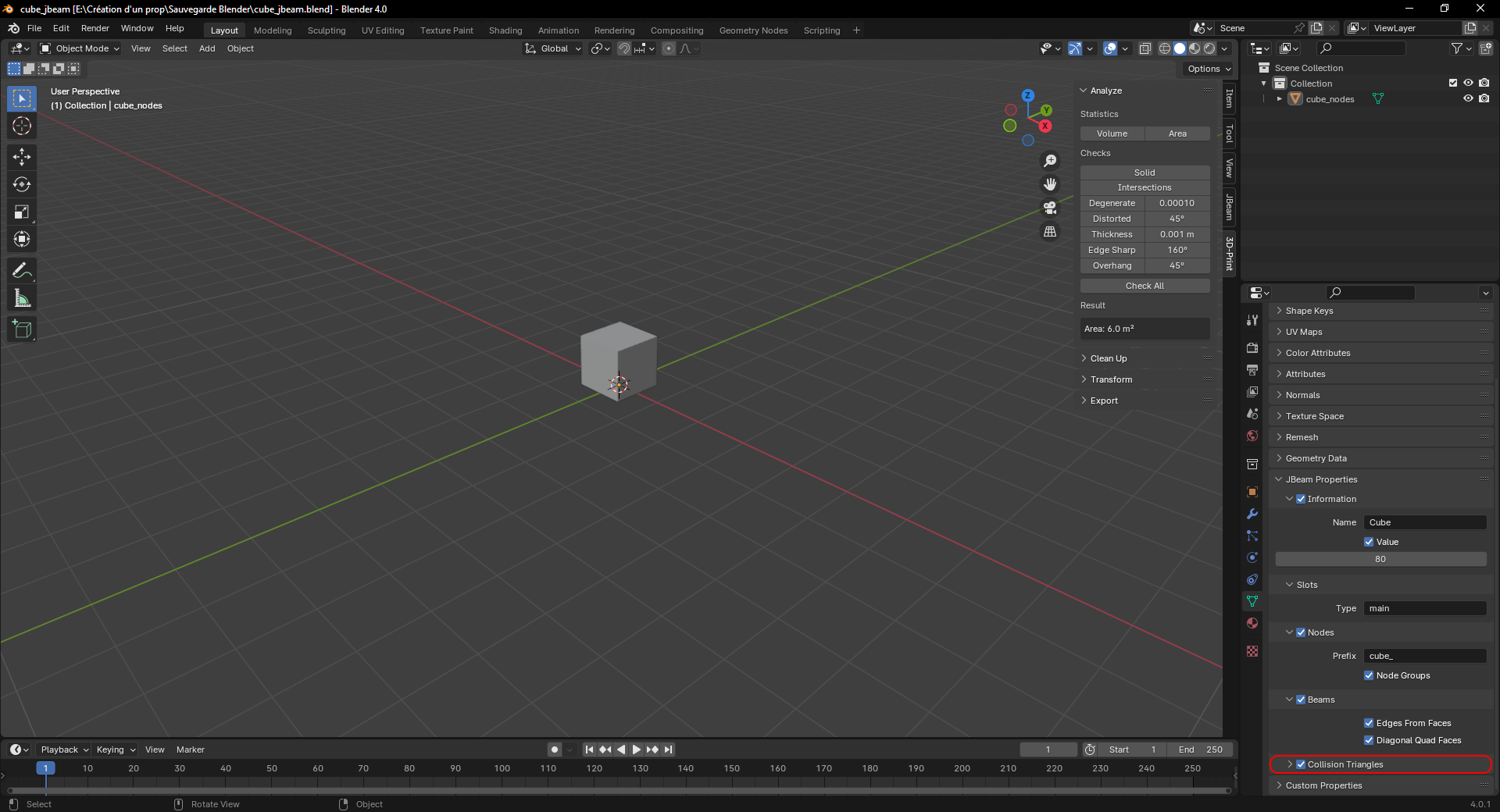

CONFIGURATION DU JBEAM

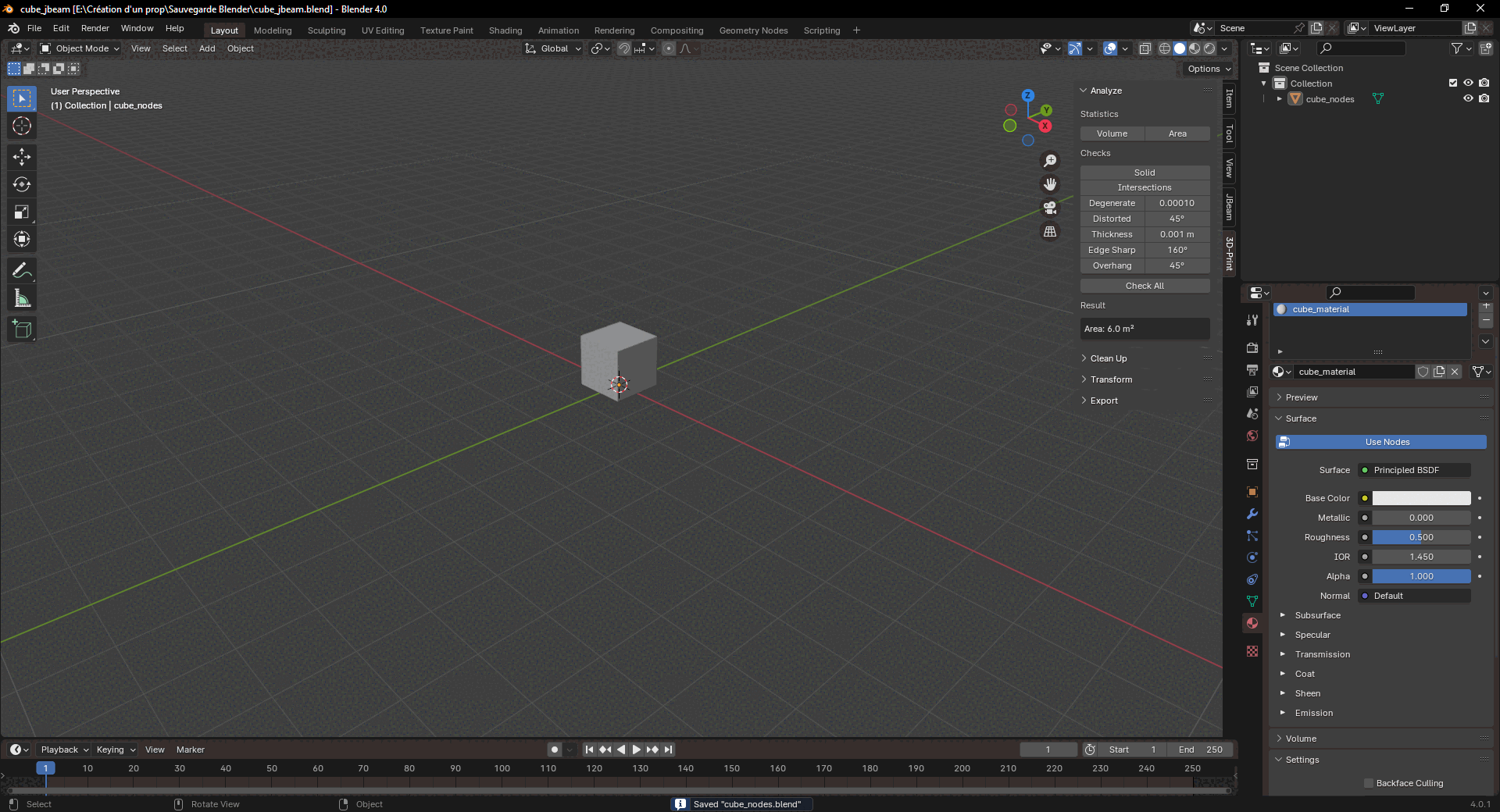

Allez dans l’onglet ‘Scene’, puis le menu ‘JBeam Exporter’.
Ici, vous pouvez changer le chemin d'exportation du fichier .jbeam.
Au niveau de 'Export Path', changer le chemin d'exportation du dossier du module.
E:\Création d'un prop\Fichier du module\vehicles\cube

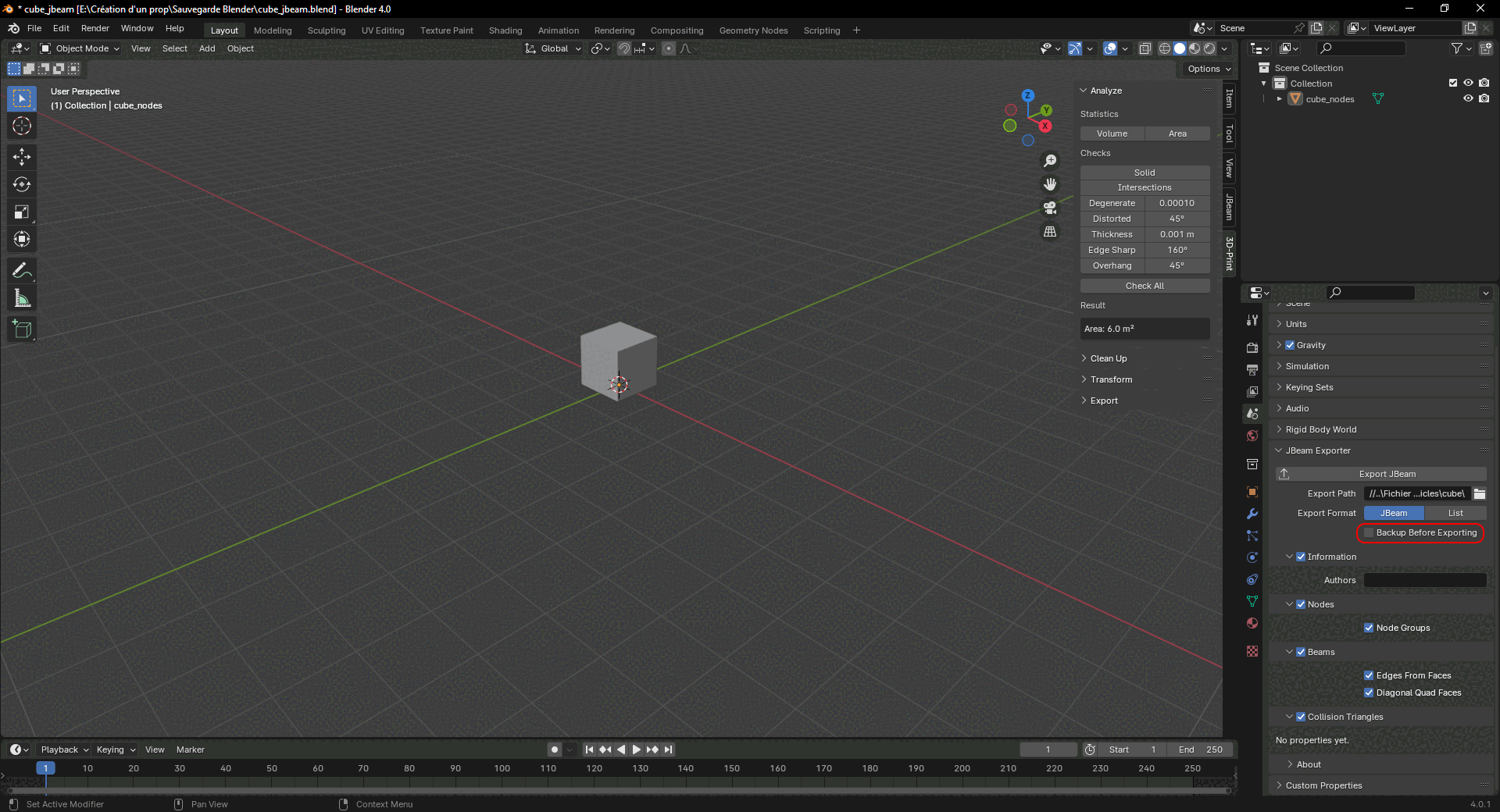

Cochez la case ‘Backup Before Exporting’, afin de pouvoir exporter plusieurs fois le fichier .jbeam, en plusieurs exemplaires. Afin d’apporter quelques modifications dans ce fichier cube_nodes.blend, dans le futur. Les anciens fichiers seront renommés automatiquement, avec un nombre après le .jbeam123.

Vous pouvez aussi renseigner l’auteur du JBeam, dans ‘Authors’.
Pour l’exemple, nous allons le renommer :
Pseudoteur

Ensuite allez dans l’onglet ‘Data’, puis ‘JBeam Properties’.
Dans le menu ‘Information’, se trouve ‘Name’ ce sera le nom du jbeam en question.
Pour l’exemple, nous allons le nommer :
Cube

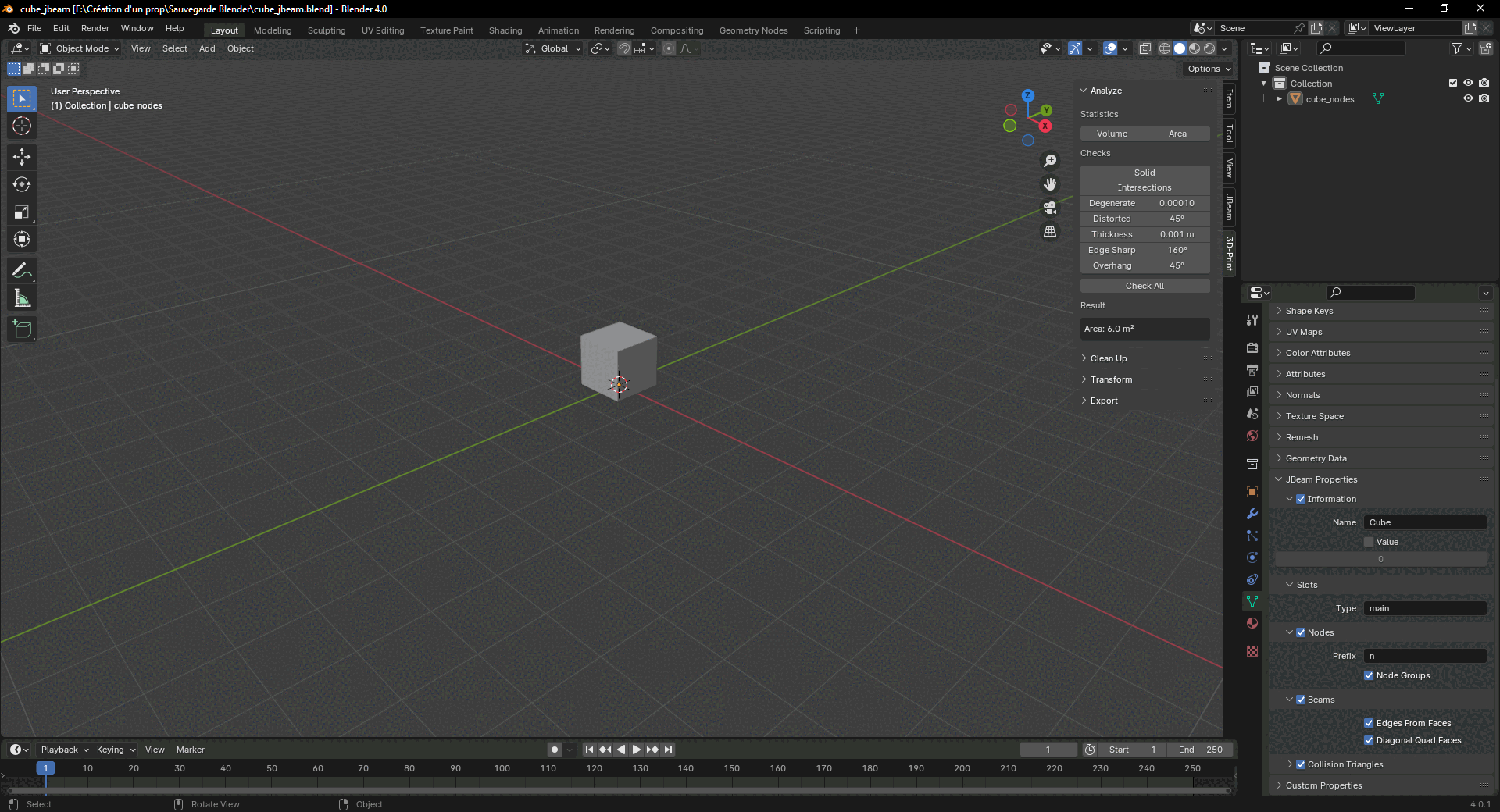

Cochez la case ‘Value’, si vous voulez indiquer la valeur de cette configuration.
Pour l’exemple, nous allons indiquer une valeur :
80

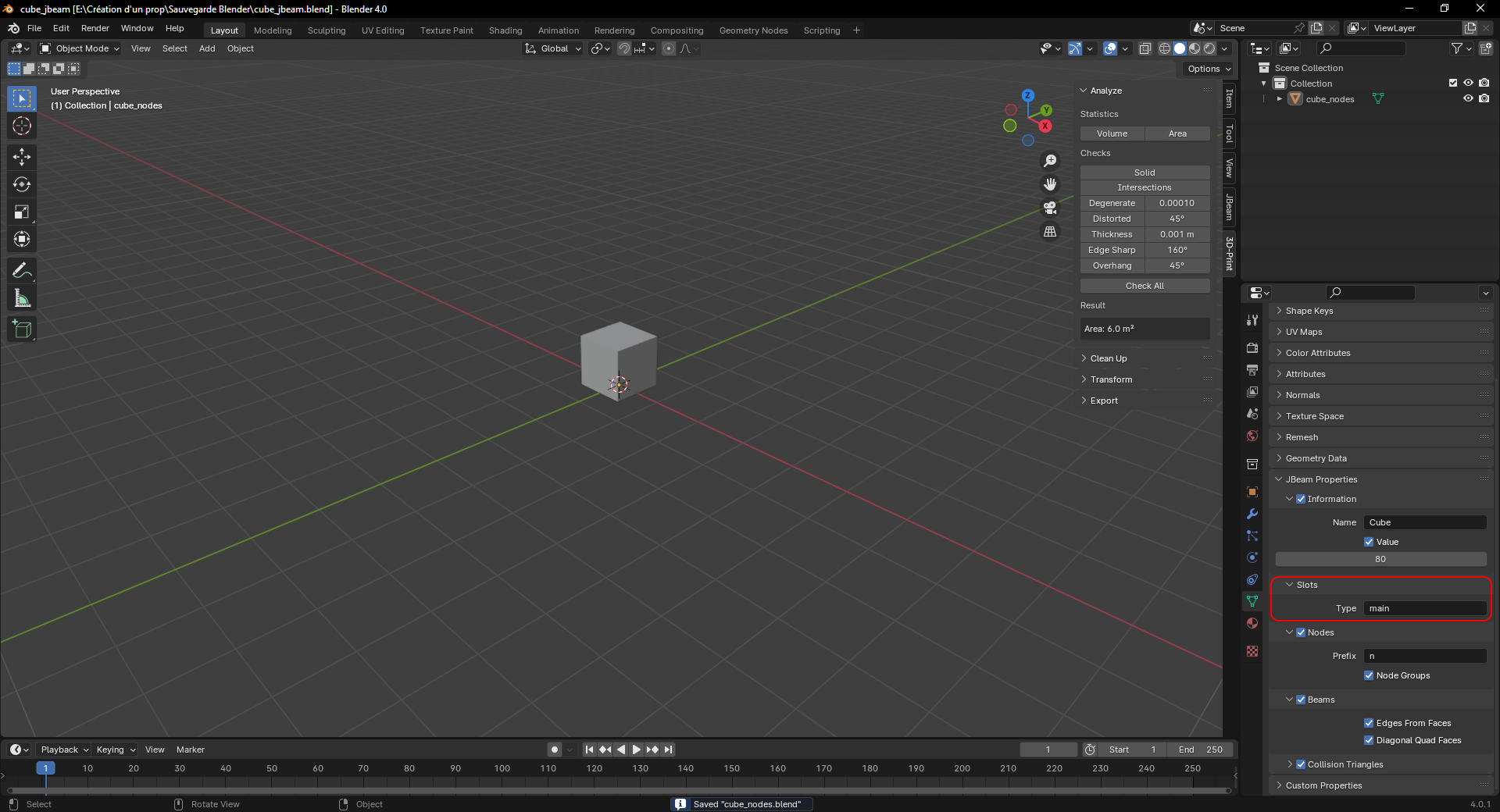

Dans le menu ‘Slots’, se trouve ‘Type’.
Cela sert à ajouter des modifications au véhicule avec plusieurs mesh et fichiers jbeam.
(La configuration du véhicule)
Pour l’exemple, nous allons laisser le ‘Type’ nommer :
main

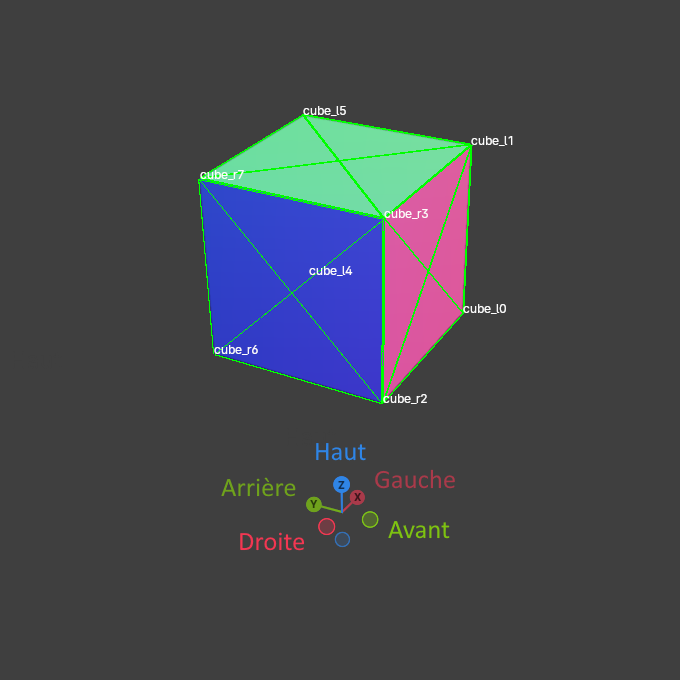

Dans le menu ‘Nodes’, se trouve ‘Prefix’.
Celui-ci, sert à générer les nodes, qui sert de repère sur les axes (X, Y, Z).
Cela est utile pour nommer les différentes nodes (Vertices, dans blender), par un préfixe.
Les nodes commenceront par le préfixe, suivi de l’orientation, soit gauche donc un ‘l’ comme left, soit droite donc un ‘r’ comme right, suivi d’un nombre de zéros jusqu’au nombre de ‘Vertices’ (nodes) du mesh.
Pour l’exemple, nous allons le renommer :
cube_

L’option ‘Node Groups’ est utile pour générer un groupe de nodes qui sera nommé comme le nom du mesh (cube_nodes) dans le fichier.jbeam (cube_nodes).
Afin de pouvoir lui appliquer le mesh du fichier.dae (cube.dae).
Dans cet exemple, nous allons la laisser cocher.

Il est important de souligner le menu ‘Beams', avec ces deux options.
Celui-ci, sert à générer les poutres (beam) entre deux nodes.
Ce menu fait référence au beam qui veut dire poutre.
Cela sert à connecter deux nodes ensembles, afin de former un beam.
Si vous cochez simplement l’option ‘Edges From Faces’.
(Décocher l’option ‘Diagonal Quad Faces’)
Cela exportera votre fichier.jbeam telle que vous le visualisez dans blender.
Les ‘Vertices’ seront des nodes, et les ‘Edge' seront des beams.
Tant dit, que si vous cochez les deux options.
Cela rajoutera des beams entre les nodes en diagonale en chaque ‘Vertices’ (nodes).

Le menu ‘Collision Triangles’ sert à générer les triangles de collision entre trois nodes.

Click to expand...

EXPORTATION DU FICHIER JBEAM

Sélectionnez le mesh nommé ‘cube_nodes’.
Dirigez-vous dans le menu ‘File’, puis ‘Export’, et ‘JBeam (.jbeam)’.
Sélectionnez le mesh sélectionné plutôt ‘cube_nodes’.
Le fichier cube_nodes.jbeam à été exporté dans les dossiers du module, à l'emplacement du vehicles, cube.
Dans le dossier 'cube'.
E:\Création d'un prop\Fichier du module\vehicles\cube

Click to expand...

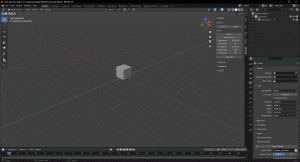

FICHIER BLENDER VISUALISATION

Ce fichier .blend, vous servira à importer vos fichiers .jbeam, afin de les visualiser, pour les modifier.
Click to expand...

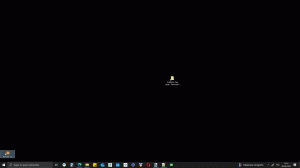

SAUVEGARDE DU FICHIER BLENDER VISUALISATION

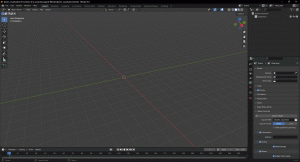

Ouvrez blender.
Allez dans le menu ‘File’, puis sélectionnez ‘Save As...’.
Dirigez-vous vers l’emplacement suivant :
E:\Création d'un prop\Sauvegarde Blender
Renommez le fichier, comme vous le souhaiter.
Pour l’exemple se sera :
Jbeam_visualisation
Appuyez sur le bouton ‘Save As’.

Click to expand...

PREPARATION DU FICHIER BLENDER VISUALISATION

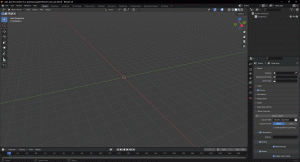

Appuyez sur la touche ‘A’, pour sélectionner tous les objets de la scène blender.
Appuyez sur la touche ‘Suppr’, pour supprimer tous les objets de la scène blender.
Appuyez simultanément sur les touches ‘Ctrl+S’, pour sauvegarder votre fichier.

Click to expand...

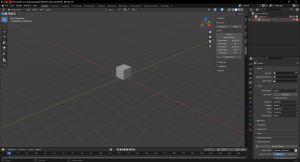

UTILISATION DU FICHIER BLENDER VISUALISATION

Allez dans le menu ‘File’, puis ‘Import’, et sélectionnez ‘JBeam File (.jbeam)’.
Pour importer le fichier.jbeam du cube (cube_nodes.jbeam) du module.
Dirigez-vous vers l’emplacement suivant :
E:\Création d'un prop\Fichier du module\vehicles\cube
Selectionnez ‘cube_nodes.jbeam’.
Appuyer sur le bouton ‘Import JBeam’.
Une fenêtre va s’ouvrir pour vous demander quelles pièces vous voulez importer.
Pour l’exemple, nous allons simplement cliquer sur ‘OK’. Afin d’importer uniquement la pièce cube_nodes.
Vous pouvez à présent visualiser les différentes nodes nommées.
Pour ceci cliquez sur le mesh, dans la scène.
Ce sera utile pour le prochain chapitre sur les modifications du fichier.jbeam.

Click to expand...
MODIFICATION DU FICHIER JBEAM

Allez dans l’explorateur de fichiers, dans le chemin suivant :
E:\Création d'un prop\Fichier du module\vehicles\cube
Ouvrez le fichier ‘cube_nodes.jbeam’, avec un éditeur de textes.
Vous allez devoir ajouter quelques lignes manuellement, afin de voir le mesh, et de référencer certaines nodes (ref, left, back, up), pour définir le sens du véhicule (pro).
Code:
{
"cube_nodes":{// nom du mesh
    "information":{
        "authors":"Pseudoteur, Blender JBeam Exporter v0.3.2",// dans l’onglet ‘Scene’, dans le menu 'Information', 'Authors'.
        "name":"Cube",// dans l’onglet 'Data', dans le menu 'JBeam Properties', 'Name'.
        "value":80,// dans l’onglet 'Data', dans le menu 'JBeam Properties', 'Value'.
    },
    "slotType":"main",// dans l’onglet 'Data', dans le menu 'Slots', 'Type'.
//--Nodes--
    "nodes":[
        ["id", "posX", "posY", "posZ"],
        {"group":"cube_nodes"},// nom du mesh
        ["cube_l0",0.5,-0.5,0.0],
        ["cube_l1",0.5,-0.5,1.0],
        ["cube_r2",-0.5,-0.5,0.0],
        ["cube_r3",-0.5,-0.5,1.0],
        ["cube_l4",0.5,0.5,0.0],
        ["cube_l5",0.5,0.5,1.0],
        ["cube_r6",-0.5,0.5,0.0],
        ["cube_r7",-0.5,0.5,1.0],
        {"group":""},
    ],
//--Beams--
    "beams":[
        ["id1:", "id2:"],
        ["cube_r7","cube_r6"],
        ["cube_r2","cube_r3"],
        ["cube_r6","cube_r2"],
        ["cube_r3","cube_r7"],
        ["cube_r2","cube_l0"],
        ["cube_l1","cube_l0"],
        ["cube_l4","cube_r6"],
        ["cube_r7","cube_l5"],
        ["cube_l1","cube_r3"],
        ["cube_l5","cube_l1"],
        ["cube_l5","cube_l4"],
        ["cube_l0","cube_l4"],
        ["cube_r2","cube_r3"],
        ["cube_r3","cube_r7"],
        ["cube_r7","cube_r6"],
        ["cube_r6","cube_r2"],
        ["cube_r2","cube_r7"],
        ["cube_r3","cube_r6"],
        ["cube_r6","cube_r7"],
        ["cube_r7","cube_l5"],
        ["cube_l5","cube_l4"],
        ["cube_l4","cube_r6"],
        ["cube_r6","cube_l5"],
        ["cube_r7","cube_l4"],
        ["cube_l4","cube_l5"],
        ["cube_l5","cube_l1"],
        ["cube_l1","cube_l0"],
        ["cube_l0","cube_l4"],
        ["cube_l4","cube_l1"],
        ["cube_l5","cube_l0"],
        ["cube_l0","cube_l1"],
        ["cube_l1","cube_r3"],
        ["cube_r3","cube_r2"],
        ["cube_r2","cube_l0"],
        ["cube_l0","cube_r3"],
        ["cube_l1","cube_r2"],
        ["cube_r6","cube_l4"],
        ["cube_l4","cube_l0"],
        ["cube_l0","cube_r2"],
        ["cube_r2","cube_r6"],
        ["cube_r6","cube_l0"],
        ["cube_l4","cube_r2"],
        ["cube_l5","cube_r7"],
        ["cube_r7","cube_r3"],
        ["cube_r3","cube_l1"],
        ["cube_l1","cube_l5"],
        ["cube_l5","cube_r3"],
        ["cube_r7","cube_l1"],
    ],
//--Collision Triangles--
    "triangles":[
        ["id1:", "id2:", "id3:"],
        ["cube_r3","cube_r6","cube_r2"],
        ["cube_r7","cube_l4","cube_r6"],
        ["cube_l5","cube_l0","cube_l4"],
        ["cube_l1","cube_r2","cube_l0"],
        ["cube_l4","cube_r2","cube_r6"],
        ["cube_r7","cube_l1","cube_l5"],
        ["cube_r3","cube_r7","cube_r6"],
        ["cube_r7","cube_l5","cube_l4"],
        ["cube_l5","cube_l1","cube_l0"],
        ["cube_l1","cube_r3","cube_r2"],
        ["cube_l4","cube_l0","cube_r2"],
        ["cube_r7","cube_r3","cube_l1"],
    ],
},
}
Pour le flexbodies :
Vous allez ajouter un ‘flexbodies’ afin de voir le mesh.
Code:
//--FlexBodies--
    "flexbodies": [
        ["mesh", "[group]:", "nonFlexMaterials"],
        ["cube_body", ["cube_nodes"]],
    ],
Vous avez deux paramètres à renseigner :
“mesh” qui fait référence au mesh du fichier cube.dae, renommé dans la sauvegarde blender (cube_dae.blend) en ‘cube_body’.

“[group]:” qui fait référence au groupe de nodes, nommé du même nom que le mesh dans le fichier blender (cube_jbeam.blend). Avec l’option ‘Node Groups’, de l’onglet ‘Data’, dans le menu ‘Nodes’ de cocher.

Pour le refNodes :
Vous allez ajouter un ‘refNodes’, afin d’indiquer le sens du véhicule (prop).
Code:
//--RefNodes--
    "refNodes": [
        ["ref:", "left:", "back:", "up:"],
        ["cube_r2", "cube_l0", "cube_r6", "cube_r3"],
    ],
Vous avez quatre paramètres à renseigner :
“ref:” La node de départ, pour l'exemple, ce sera "cube_r2".
“left:” La node de gauche, pour l'exemple, ce sera "cube_l0".
“back:” La node arrière, pour l'exemple ce sera "cube_r6".
“up:” La node en haut, pour l'exemple ce sera "cube_r3".
Cela sert à faire apparaître correctement votre véhicule (prop).

Rendu du code, après modification :
Code:
{
"cube_nodes":{// nom du mesh
    "information":{
        "authors":"Pseudoteur, Blender JBeam Exporter v0.3.2",// dans l’onglet ‘Scene’, ans le menu 'Information', 'Authors'.
        "name":"Cube",// dans l’onglet 'Data', ans le menu 'JBeam Properties', 'Name'.
        "value":80,// dans l’onglet 'Data', ans le menu 'JBeam Properties', 'Value'.
    },
    "slotType":"main",// dans l’onglet 'Data', dans le menu 'Slots', 'Type'.
//--FlexBodies--
    "flexbodies": [
        ["mesh", "[group]:", "nonFlexMaterials"],
        ["cube_body", ["cube_nodes"]],
    ],
//--RefNodes--
    "refNodes": [
        ["ref:", "left:", "back:", "up:"],
        ["cube_r2", "cube_l0", "cube_r6", "cube_r3"],
    ],
//--Nodes--
    "nodes":[
        ["id", "posX", "posY", "posZ"],
        {"group":"cube_nodes"},// nom du mesh
        ["cube_l0",0.5,-0.5,0.0],
        ["cube_l1",0.5,-0.5,1.0],
        ["cube_r2",-0.5,-0.5,0.0],
        ["cube_r3",-0.5,-0.5,1.0],
        ["cube_l4",0.5,0.5,0.0],
        ["cube_l5",0.5,0.5,1.0],
        ["cube_r6",-0.5,0.5,0.0],
        ["cube_r7",-0.5,0.5,1.0],
        {"group":""},
    ],
//--Beams--
    "beams":[
        ["id1:", "id2:"],
        ["cube_r7","cube_r6"],
        ["cube_r2","cube_r3"],
        ["cube_r6","cube_r2"],
        ["cube_r3","cube_r7"],
        ["cube_r2","cube_l0"],
        ["cube_l1","cube_l0"],
        ["cube_l4","cube_r6"],
        ["cube_r7","cube_l5"],
        ["cube_l1","cube_r3"],
        ["cube_l5","cube_l1"],
        ["cube_l5","cube_l4"],
        ["cube_l0","cube_l4"],
        ["cube_r2","cube_r3"],
        ["cube_r3","cube_r7"],
        ["cube_r7","cube_r6"],
        ["cube_r6","cube_r2"],
        ["cube_r2","cube_r7"],
        ["cube_r3","cube_r6"],
        ["cube_r6","cube_r7"],
        ["cube_r7","cube_l5"],
        ["cube_l5","cube_l4"],
        ["cube_l4","cube_r6"],
        ["cube_r6","cube_l5"],
        ["cube_r7","cube_l4"],
        ["cube_l4","cube_l5"],
        ["cube_l5","cube_l1"],
        ["cube_l1","cube_l0"],
        ["cube_l0","cube_l4"],
        ["cube_l4","cube_l1"],
        ["cube_l5","cube_l0"],
        ["cube_l0","cube_l1"],
        ["cube_l1","cube_r3"],
        ["cube_r3","cube_r2"],
        ["cube_r2","cube_l0"],
        ["cube_l0","cube_r3"],
        ["cube_l1","cube_r2"],
        ["cube_r6","cube_l4"],
        ["cube_l4","cube_l0"],
        ["cube_l0","cube_r2"],
        ["cube_r2","cube_r6"],
        ["cube_r6","cube_l0"],
        ["cube_l4","cube_r2"],
        ["cube_l5","cube_r7"],
        ["cube_r7","cube_r3"],
        ["cube_r3","cube_l1"],
        ["cube_l1","cube_l5"],
        ["cube_l5","cube_r3"],
        ["cube_r7","cube_l1"],
    ],
//--Collision Triangles--
    "triangles":[
        ["id1:", "id2:", "id3:"],
        ["cube_r3","cube_r6","cube_r2"],
        ["cube_r7","cube_l4","cube_r6"],
        ["cube_l5","cube_l0","cube_l4"],
        ["cube_l1","cube_r2","cube_l0"],
        ["cube_l4","cube_r2","cube_r6"],
        ["cube_r7","cube_l1","cube_l5"],
        ["cube_r3","cube_r7","cube_r6"],
        ["cube_r7","cube_l5","cube_l4"],
        ["cube_l5","cube_l1","cube_l0"],
        ["cube_l1","cube_r3","cube_r2"],
        ["cube_l4","cube_l0","cube_r2"],
        ["cube_r7","cube_r3","cube_l1"],
    ],
},
}
Click to expand...
Mignature en rendu 3D
Click to expand...

SAUVEGARDE DU RENDU 3D

Ouvrez blender.
Allez dans ‘File’, et sélectionnez ‘Save As...’
Si vous ne vous trouvez dans le dossier ‘Sauvegarde Blender’, parcourez le chemin suivant :
E:\Création d'un prop\Sauvegarde Blender
Renommez le fichier :
rendu_3d
Puis, appuyez sur le bouton ‘Save As’.

Click to expand...

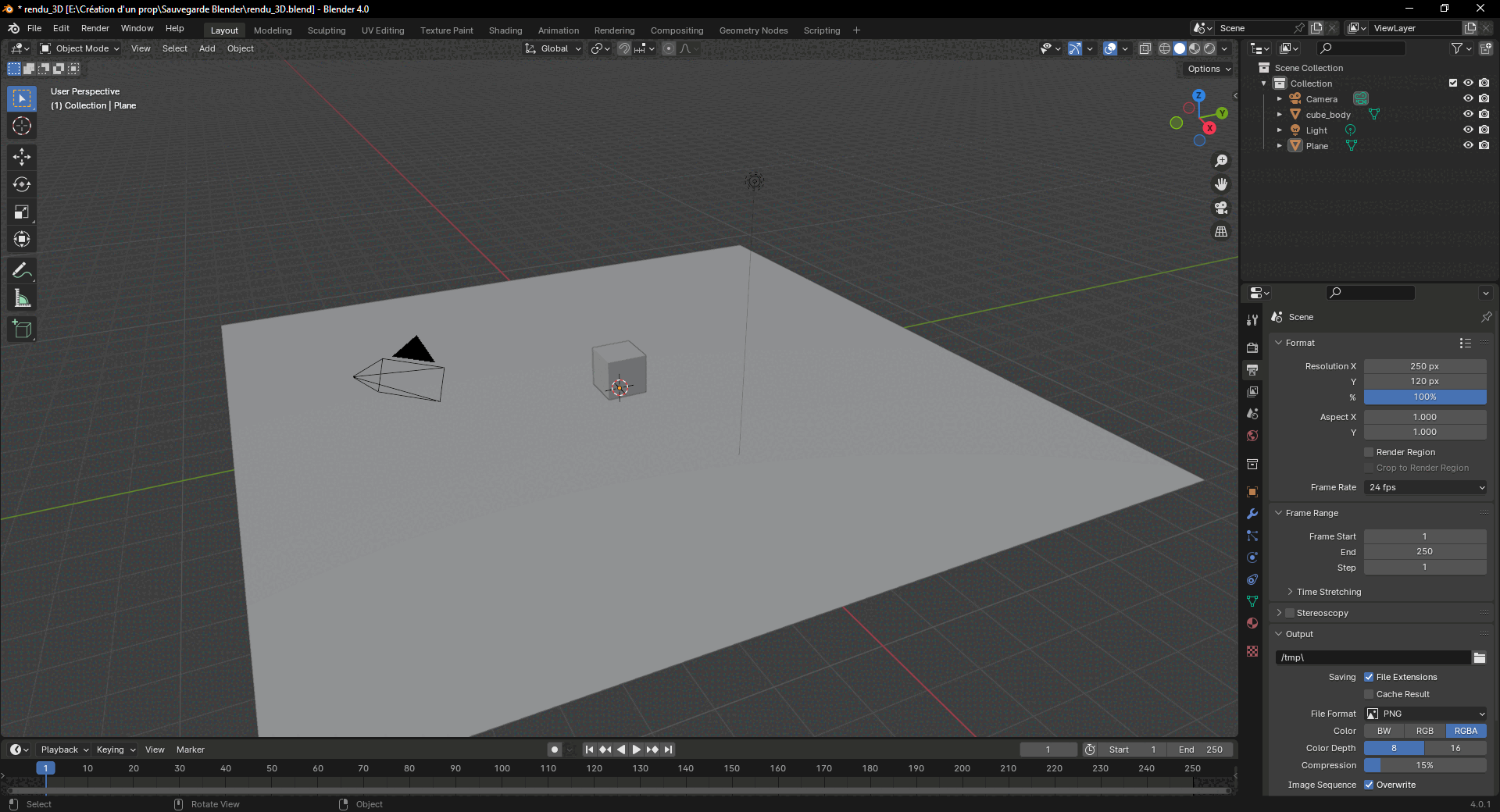

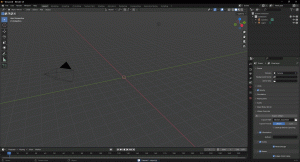

CONFIGURATION DU RENDU 3D

Sélectionner le mesh nommé ‘Cube’.
Supprimez le avec la touche ‘Suppr’.
Gardez-la caméra (camera) et la lumière (light), dans la scène.

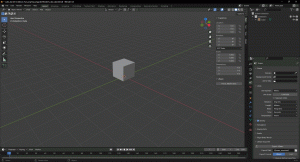

Cliquez sur ‘File’, puis sur ‘Import’, et retrouvez le fichier.dae (cube.dae), dans le dossier du module. Puis importez-le.

Appuyez simultanément sur les touches ‘Shift+A’
Dans le menu ‘Mesh’, sélectionnez ‘Plane’.
Appuyez sur la touche ‘S’, pour augmenter la surface du mesh nommé ‘Plane’.
Et tapez sur les touches du pavé numérique ‘9’.
Puis, appuyez sur la touche d’entrée ‘Entr’.

Allez dans l’onglet ‘Output’, dans le menu ‘Format’.
Modifiez la ‘Resolution’ en X et Y :
X = 250
Y = 120

Dans le menu ‘Frame Range’, modifiez la valeur de ‘End’ à 1.

Pensez à sauvegarder. (Ctrl+S)
Click to expand...

SAUVEGARDE DE L’IMAGE

Appuyez simultanément sur les touches ‘Ctrl+F12’
Puis, dans la fenêtre ‘Blender Render’.
Appuyez sur le menu ‘Image’, et sélectionnez ‘Save As...’.
Dirigez-vous vers l’emplacement du dossier du module :
E:\Création d'un prop\Fichier du module\vehicles\cube
Avant de l’exporter, changer le format de l’image 'PNG' au format ‘JPEG’
Renommez le fichier .jpg, comme le "default-pc":"default" du fichier .json.
Pour l’exemple, ce sera :
default
Appuyez sur le bouton ‘Save As’.
Vous pouvez fermer la fenêtre ‘Blender Render’.

Chaque configuration .pc, que vous verrez par la suite on leurs miniatures .jpg associer à leur nom.
Click to expand...

Archive du module
Click to expand...

COMPRESSION DES DOSSIER DU MODULE

Allez dans le dossier ‘Fichier du module’, pour l’exemple.
Sélectionnez le dossier ‘vehicle’.
Faites un clic droit de la souris sur le dossier ‘vehicles’.
Allez dans le menu ‘Envoyer vers’, et sélectionnez ‘Dossier compressé’.
Renommez le fichier comme vous le souhaitez.
Pour l’exemple, nous allons le renommer ‘module_cube’.

Click to expand...

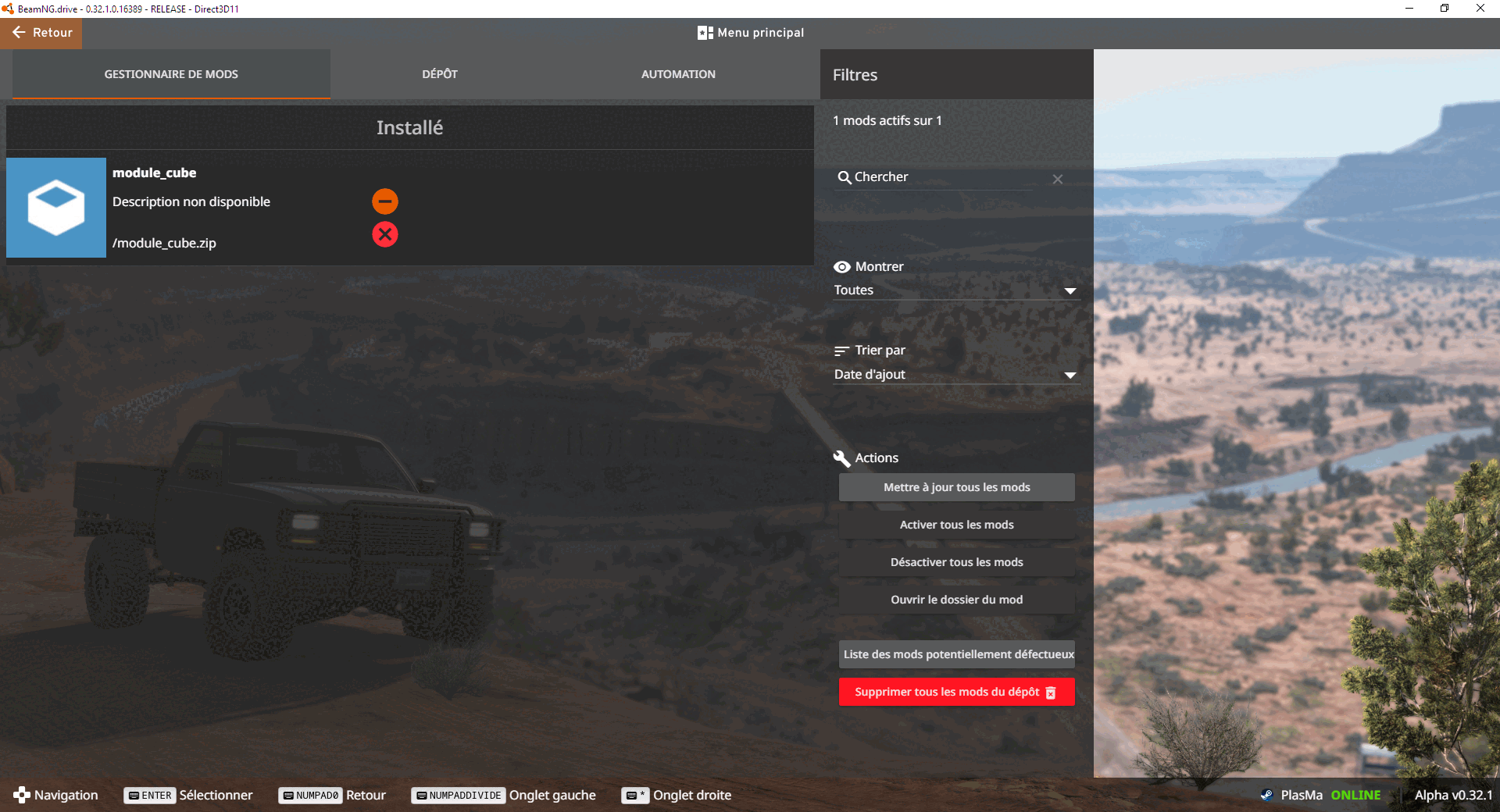

INSTALLARION DU MODULE

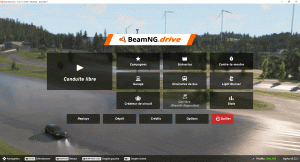

Ouvrez ‘BeamNG.drive’.
Allez dans le dépôt en cliquant sur le bouton ‘Dépôt’.
Ensuite, allez dans ‘GESTIONNAIRE DE MOD’, et cliquez sur le bouton ‘Ouvrir le dossier du mod’.
Glisser-déposer le module ‘cube.zip’, dans le dossier ‘mods’ de BeamNG.drive.
Votre module s’affiche dans le gestionnaire de mods.

Pour pouvoir modifier votre module, plus simplement.
Vous pouvez cliquer sur votre module.
Alors, s’affiche les données du module.
Cliquez sur le bouton ‘DÉCOMPRESSER’.
Vous retrouverez votre module décompressé dans le dossier ‘mods’ de BeamNG.drive.

Click to expand...

La suite prochainement !

Lordlichi2006 · May 5, 2024

english?

Ananel81 · May 7, 2024

Lordlichi2006 said: ↑

english?
Click to expand...

baguette power

simsimw · May 7, 2024

Lordlichi2006 said: ↑

english?
Click to expand...

Tutorial on how to make a prop for beamng. It needs a translation

bebel 57 · May 10, 2024

Lordlichi2006 said: ↑

english?
Click to expand...

Vive la France

PlasMa Tv Art · May 10, 2024

Vous pouvez utiliser un traducteur.
You could use a translator.

Ananel81 · May 13, 2024

PlasMa Tv Art said: ↑

La traduction arrive prochainement.
The translation is coming soon.
Click to expand...

Je pourrai la faire si tu le souhaites.
I can do it if you want.

Forums

Mods

[TUTORIEL] Création d'un prop

PlasMa Tv Art
Expand Collapse

Lordlichi2006
Expand Collapse

Ananel81
Expand Collapse

simsimw
Expand Collapse

bebel 57
Expand Collapse

PlasMa Tv Art
Expand Collapse

Ananel81
Expand Collapse

Useful Searches

[TUTORIEL] Création d'un prop

PlasMa Tv Art Expand Collapse

Lordlichi2006 Expand Collapse

Ananel81 Expand Collapse

simsimw Expand Collapse

bebel 57 Expand Collapse

PlasMa Tv Art Expand Collapse

Ananel81 Expand Collapse

PlasMa Tv Art
Expand Collapse

Lordlichi2006
Expand Collapse

Ananel81
Expand Collapse

simsimw
Expand Collapse

bebel 57
Expand Collapse

PlasMa Tv Art
Expand Collapse

Ananel81
Expand Collapse
